148
Дефи
нир
о
ван
и
е
пози
ци
й
обработки

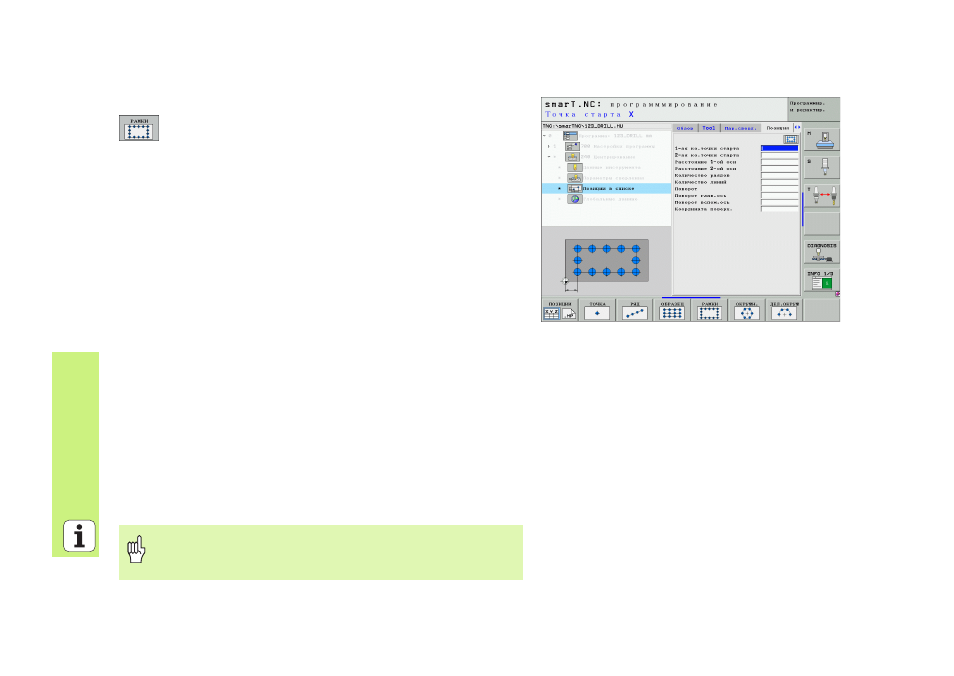

Рамки прямые, повернутые или искаженные
Точка старта 1. оси: координата точки старта рамки
1
на
главной оси плоскости обработки
Точка старта 2. оси: координата точки старта рамки
2
на
вспомогательной оси плоскости обработки
Расстояние 1. оси: расстояние позиций обработки по
главной оси плоскости обработки. Вводимое
положительное или отрицательное значение
Расстояние 2. оси: расстояние позиций обработки по
вспомогательной оси плоскости обработки. Вводимое
положительное или отрицательное значение
Количество строк: общее количество строк рамки
Количество столбцов: общее количество столбцов рамки
Поворот: угол поворота, на который поворочиваются
целые рамки вокруг записанной точки старта. Опорная
ось: главная ось активной плоскости обработки (нпр. X
для оси инструмента Z). Вводимое положительное или
отрицательное значение
Угол поворота главная ось: угол поворота, на который
смещается исключительно главная ось плоскости
обработки относительно записанной точки старта.
Вводимое положительное или отрицательное значение.
Угол поворота вспомогательная ось: угол поворота,
на который смещается исключительно вспомогательная
ось плоскости обработки относительно записанной
точки старта. Вводимое положительное или
отрицательное значение.
Kоордината поверхности детали: координата
поверхности заготовки
Параметры угол поворота главная ось и угол поворота
вспомогательная ось действуют аддитивно остносительно
выполненного раньше поворота целых рамок.
