Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) smarT.NC Pilot
Страница 160
160
Дефи
нир
о
ван
и
е
пози
ци
й
обработки

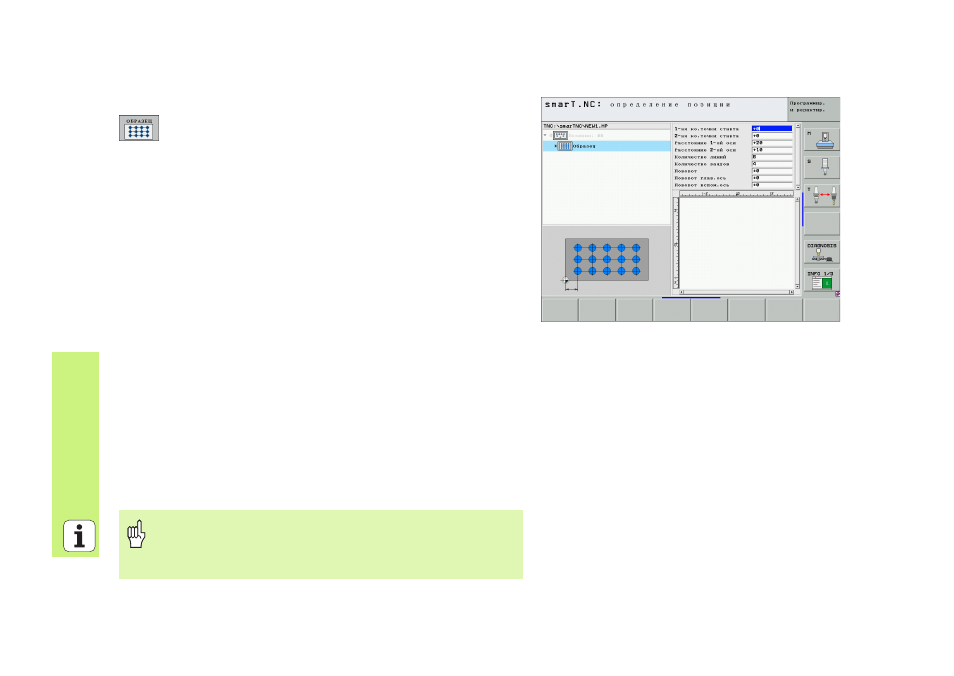

Образец прямой, повернутый или искаженный
Точка старта 1. оси: координата точки старта образца
1
на главной оси плоскости обработки
Точка старта 2. оси: координата точки старта образца
2
на вспомогательной оси плоскости обработки
Расстояние 1. оси: расстояние позиций обработки по
главной оси плоскости обработки. Вводимое
положительное или отрицательное значение
Расстояние 2. оси: расстояние позиций обработки по
вспомогательной оси плоскости обработки. Вводимое
положительное или отрицательное значение
Количество строк: общее количество строк образца
Количество столбцов: общее количество столбцов
образца
Поворот: угол поворота, на который поворочивается
целый образец вокруг записанной точки старта.
Опорная ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Угол поворота главная ось: угол поворота, на который
смещается исключительно главная ось плоскости
обработки относительно записанной точки старта.
Вводимое положительное или отрицательное значение.
Угол поворота вспомогательная ось: угол поворота,
на который смещается исключительно вспомогательная
ось плоскости обработки относительно записанной
точки старта. Вводимое положительное или
отрицательное значение.
Параметры угол поворота главная ось и угол
поворота вспомогательная ось действуют аддитивно
остносительно выполненного раньше поворота целого
образца.
