Юнит 8 зеркальное отображение (FCL 2-функция)

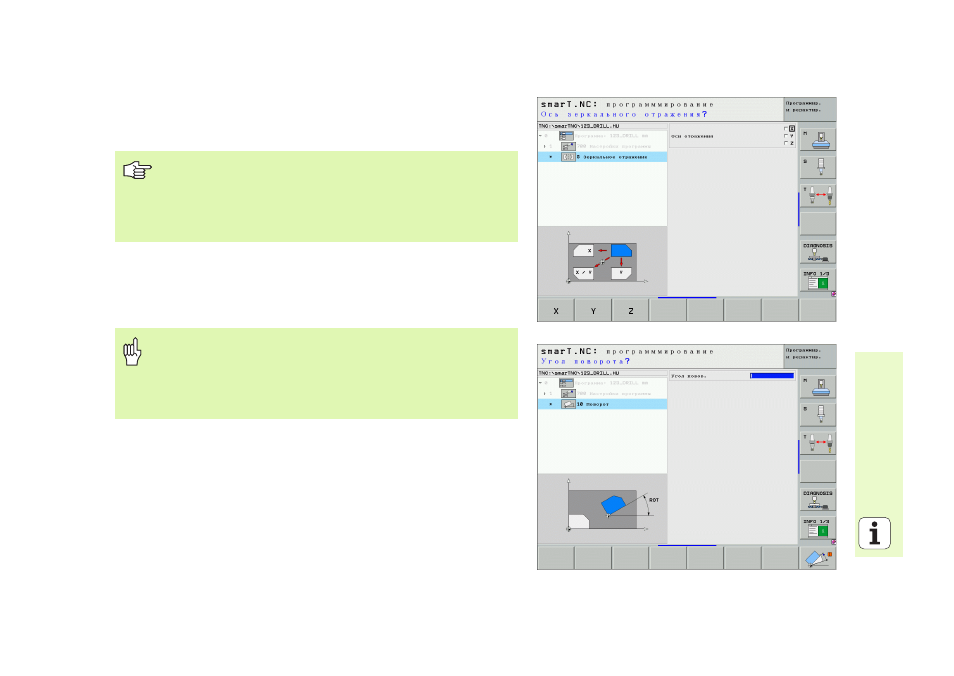

С помощью юнит 8 дефинируете в окне проверки сheckbox
желаемые оси зеркального отображения.
Юнит 10 поворот (FCL 2-функция)
С помощью юнит 10 поворот дефинируете угол поворота, на
который smarT.NC поворочивает следующие дефинированные шаги
отработки на активной плоскости обработки.
Если дефинируете только одну ось зеркального
отображения, тогда УЧПУ изменяет направление
обработки.
Отмена зеркального отражения: определить юнит 8 без
осей зеркального отражения.
Перед циклом 10 следует программировать как минимум
один вызов инструмента с дефиницией оси инструмента,
чтобы smarT.NC мог определить плоскость, на которой
следует выполнить вращение.
Отмена поворота: определить юнит 10 с поворотом 0.
