Юнит 130 карман контура на образце точек (функция FCL 3)
С помощью этой ЮНИТ можете распреелить и протягивать карманы
произвольной формы, содержащие даже острова и лежащие на
произвольном образце точек.
Если это требуется, можете в подробном формуляре Контур
присвоить каждому подконтуру отдельную глубину (FCL2-функция).
В данном случае следует начинать с самого глубокого кармана.

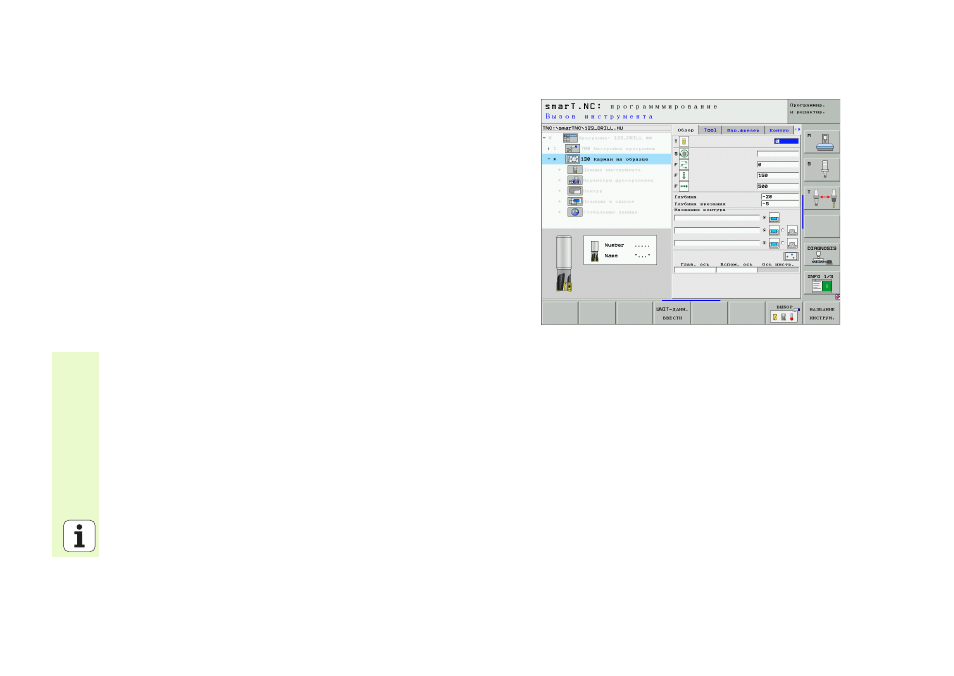

Параметры в формуляре Обзор:
T: Номер или имя инструмента (переключается с softkey)
S: скорость вращения шпинделя [об/мин] или скорость резания
[м/мин]
F: подача врезания маятниковым движением [мм/мин], FU [мм/об]
или FZ [мм/зуб] 0 ввести, если следует погружаться
перпендикулярно в материал
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
Глубина: глубина фрезерования
Глубина врезания: размер, на который каждый раз врезается
инструмент
Припуск со стороны: припуск для чистовой обработки со стороны
Припуск на глубине: припуск для чистовой обработки на глубине
Название контура: список подконтуров (.HC-файлы) которые
следует присоединить. Если в распоряжении находится конвертор
DXF, тогда создается контур прямо из формуляра с помощью
конвертора DXF
