Поле ввода название контура является активным.

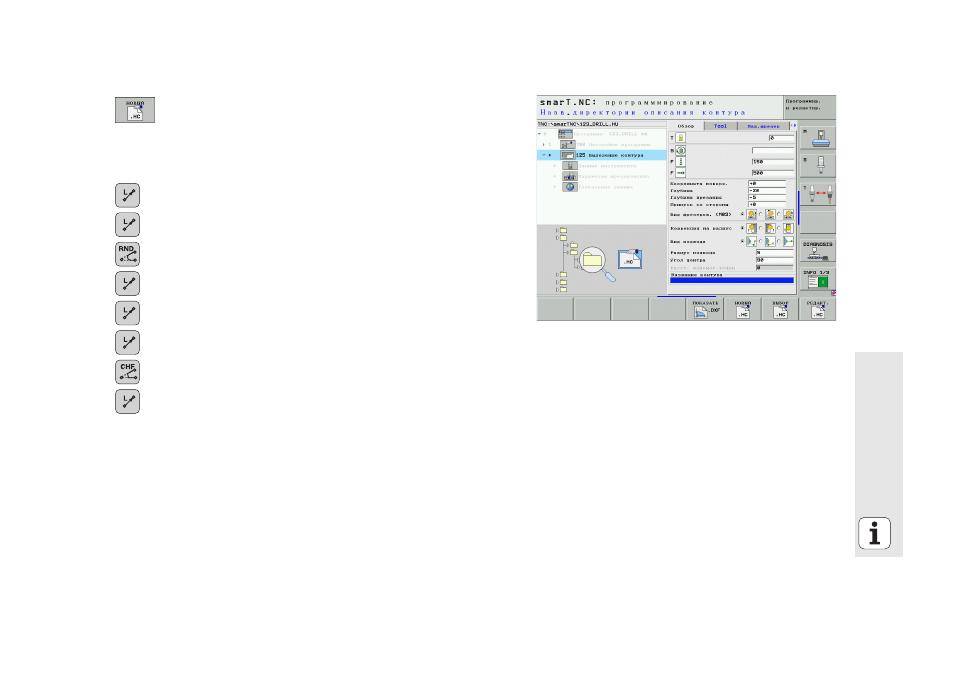

Создание новой программы контура: smarT.NC
показывает рабочее окно для ввода названия контура.
Ввести название контура, с помощью клавиши ENT
подтвердить, smarT.NC находится сейчас в режиме
программирования контура
С помощью клавиши L определить точку старта контура
в X и Y: X=10, Y=10, нажимая клавишу END сохранить
С помощью клавиши L к точке
2
подвести: X=90,
нажимая клавишу END сохранить
С помощью клавиши RND определить радиус
закругления в 8 мм, с помощью клавиши END сохранить
С помощью клавиши L к точке
3
подвести: X=80,
нажимая клавишу END сохранить
С помощью клавиши L к точке
4
подвести: X=90,
Y=70,нажимая клавишу END сохранить
С помощью клавиши L к точке
5
подвести: X=10,
нажимая клавишу END сохранить
С помощью клавиши CHF определить фаску в 6 мм, с
помощью клавиши END сохранить
С помощью клавиши L к конечной точке
6
подвести:
X=10, нажимая клавишу END сохранить
Программу контура сохранить с помощью клавиши END
: smarT.NC находится снова в формуляре для
определения обработки контура
Полную обработку контура с помощью клавиши END
сохранить. Обработка контура сейчас полностью
определена
Записанную программу как выше описано протестовать
и выполнить
