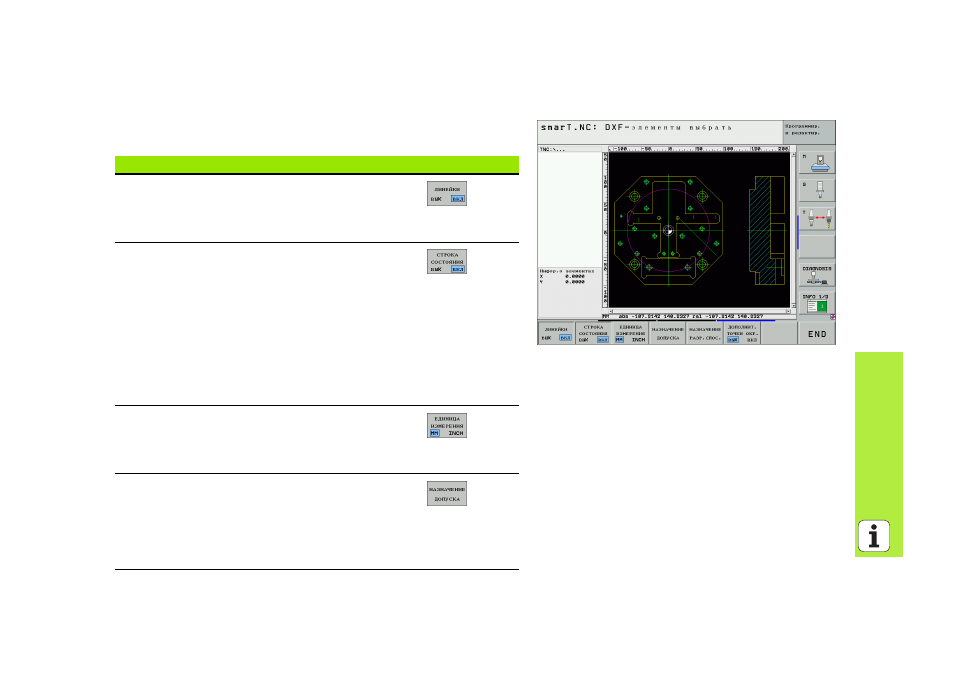

Основные настройки
На третьей линейке Softkey находятся в распоряжении разные
возможности настройки:
Настройка
Softkey
Индицировать/не индицировать шкалы: УЧПУ
указует линейки на левом и верхном крае
четрежа. Указанные на линейке значения
относятся к нулевой точке чертежа.
Индицировать строку состояния/не
индицировать: УЧПУ показывает строку
состояния внизу чертежа. В строке статуса
находятся следующие сведения в распоряжении:
активная единица измерения (ММ или ДЮЙМЫ)
координаты X и Y актуальной позиции мыши
В режиме ВЫБОР КОНТУРА УЧПУ указует,
являются ли селекционированный контур
открытым (open contour) или закрытым
(closed contour)
Единица измерения ММ/ДЮЙМЫ: настройка
единицы измерения в файле DXF. С этой
единицей измерения УЧПУ выдает также
программу контура
Настройка допуска. Допуск определяет, какое
расстояние друг от друга должны иметь
элементы контура. С помощью Допуска можете
выравнивать неточности, возникшие при
создании чертежа. Основная настройка зависит
от расширения полного файла DXF
