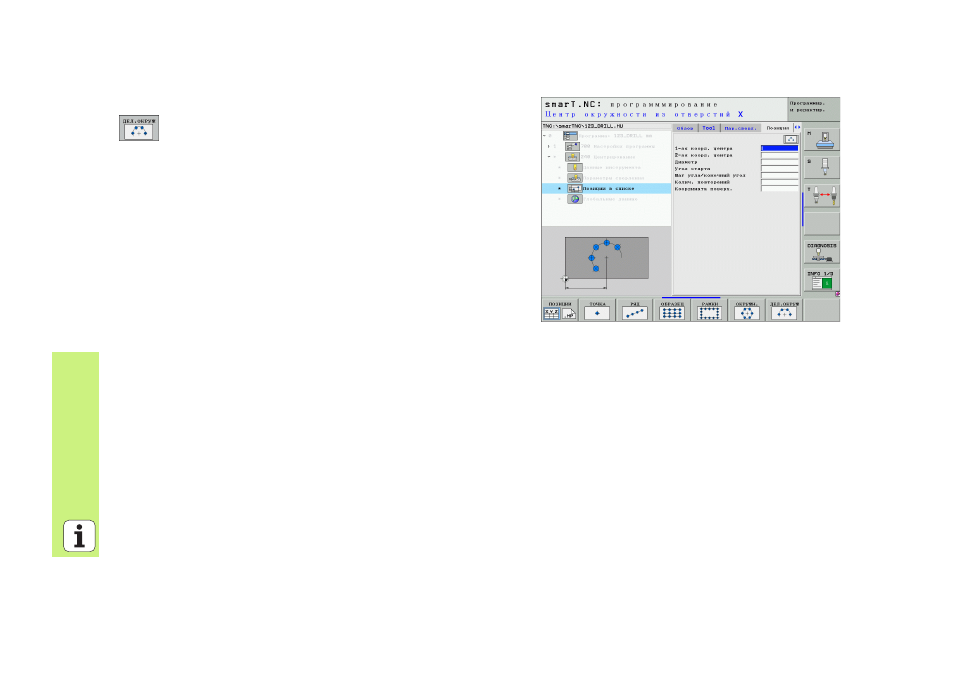

делительная окружность
Точка старта 1. оси: координата точки старта
окружности
1
на главной оси плоскости обработки
Точка старта 2. оси: координата точки старта
окружности
2
на вспомогательной оси плоскости
обработки
Диаметр: диаметр окружности из отверстий
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Шаг угла/конечный угол: инкрементный полярный угол
между двумя позициями обработки. Альтернативно
можно ввести абсолютный конечный угол (переключить
с помощью softkey). Можно ввести положительное или
отрицательное значение
Количество шагов: общее количество позиций
обработки на окружности
Kоордината поверхности детали: координата
поверхности заготовки
