Дефинирование позиций обработки
Основы

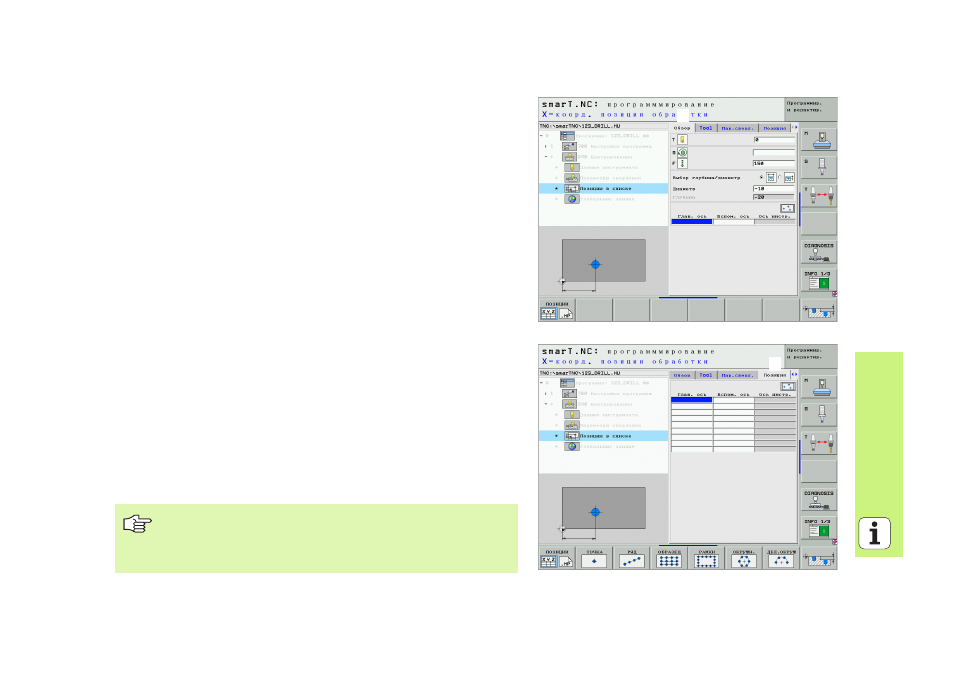

Позиции обработки можете дефинировать непосредственно в
обзорном формуляре
1
соответственного шага обработки в
прямоугольных координатах (смотри картина справа вверху). Если
следует выполнить обработку на больше чем трех позициях или на
образцах обработки, то можно в подробном формуляре позиций
(
2
) ввести вплоть до 6 других – значит вообщем до 9 позиций
обработки или альтернативно определить разные образцы обработки.
Инкрементный ввод допускается со 2. позиции обработки. Возможно
переключение клавишей I или с Softkey, 1. позицию обработки
следует объязательно ввести.
Особо комфортабельно дефинируете позиции обработки используя
генератор образцов. Генератор образцов указует сразу графически
записанные позиции обработки, после ввода требуемых параметров
и записи в памяти.
Позиции обработки определенные при использовании генератора
образцов smarT.NC сохраняет автоматически в таблицы точек
(.HP-файл), которую можно использовать произвольно часто. Особо
выгодной является возможность, выделения или блокирования
любых, рафически выбираемых позиций обработки.
Если оператор пользовался уже на предыдущих моделях
управления таблицей точек (.PNT-файлы), то можно вчитать из
через интерфейс и применять ее также в smarT.NC.
1
1
1
2
Если требуются регулярные образцы обработки, тогда
можно использовать определение в подробном формуляре
позиций. Если требуются большие и нерегулярные образцы
обработки, тогда следует использовать генератор образцов.
