Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04) smarT.NC Pilot
Страница 155
155
Дефи
нир
о
ван
и
е
пози
ци
й
обработки
Дефинирование образца
Набрать дефинируемый образец нажимая Softkey
Определение требуемых параметров ввода в формуляре:
нажимая клавишу ENT или клавишу „стрелка вниз“ набрать
следующее поле ввода
Сохранение параметров ввода: клавишу END нажать

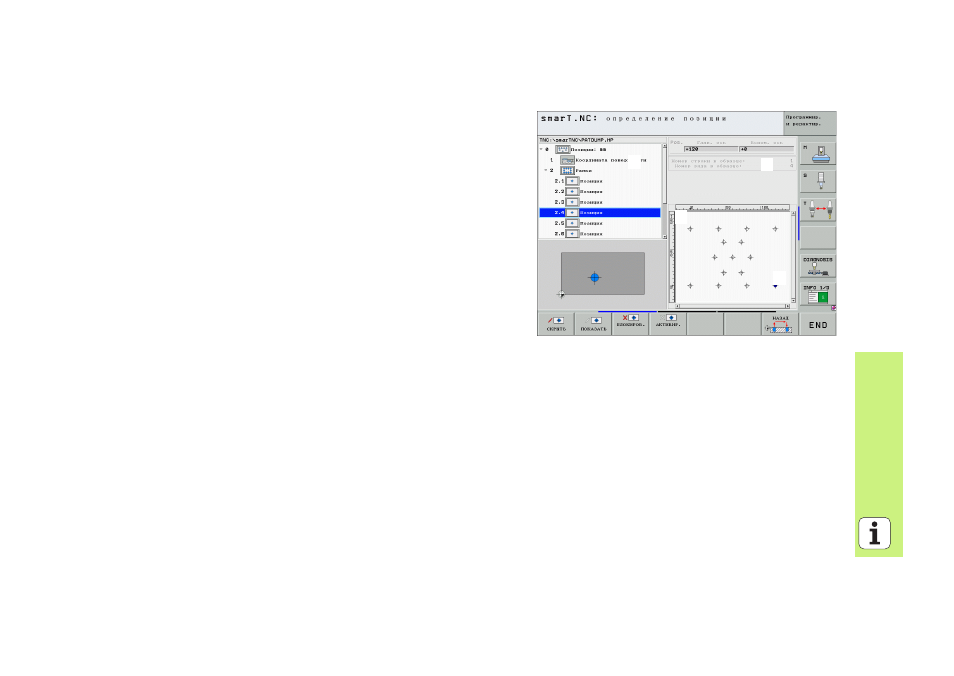

После ввода произвольного образца при использовании формуляра,
smarT.NC представляет его в виде иконки на левой половине экрана
в структуре дерева
1
.
На правой нижной половине экрана
2
изображается этот образец
графически непосредственно после записи параметров в памяти.
Если открываете нажимая „клавишу со стрелкой вправо“ структуру
дерева, можете с помощью „клавиши со стрелкой вниз“ выбирать
любую точку в пределах дефинированного раньше образца.
smarT.NC указует набранную слева точу на графике, с права, с
маркировкой синего цвета (
3
). Для информации указуются на правой
верхней половине экрана
4
дополнительно прямоугольные
координаты соответственной избранной точки.
