168

Дефи

нир

о

ван

и

е

контуров

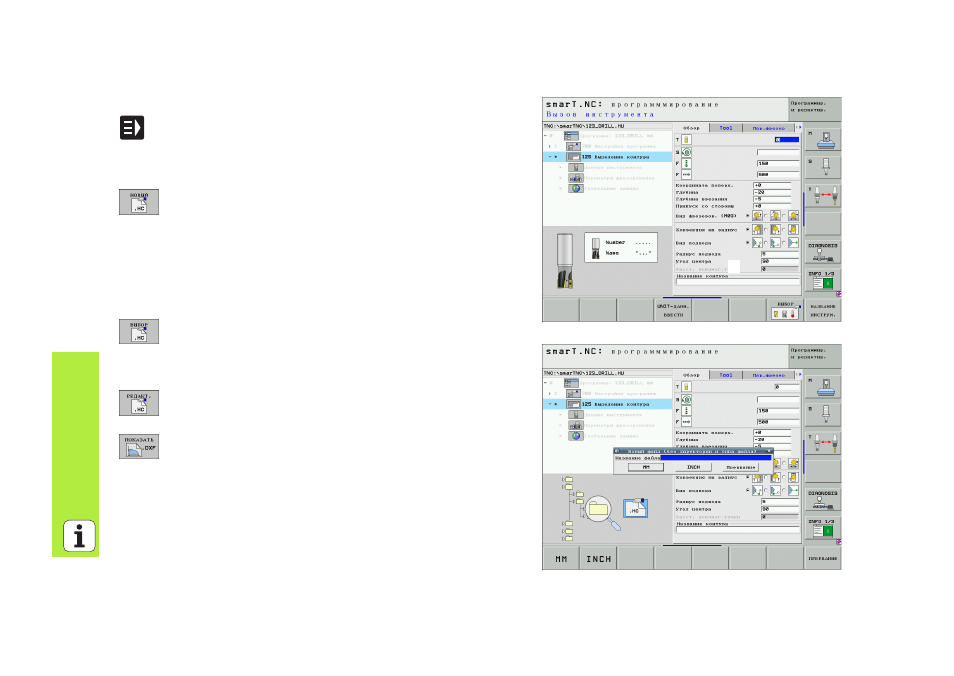

Пуск программирования контура из формуляра

Выбор режима работы smarT.NC

Набрать любой шаг обработки, для которого требуются

программы контура (UNIT 122, UNIT 125)

Набрать поле ввода, в котором следует дефинировать

имя программы контура (

1

, смотри картину)

Чтобы создать новый файл: ввести название файла

(без типа файла), с помощью softkey НОВЫЙ подтвердить

Единицу измерения новой программы контура в

рабочем окне с помощью клавиши ММ или ДЮЙМЫ

подтвердить: smarT.NC открывает программу контура с

избранной оператором единицей измерения, находится

затем в режиме программирования контура и переписывает

автоматически определенную в программе юнит

дефиницию загатовки (дефиниция поверхности чертежа)

Чтобы выбрать имеющийся файл HC: softkey

ВЫБРАТЬ HC нажать: smarT.NC показывает рабочее

окно с имеющимися программами контура. Набрать

одну из указанных программ и нажимая ENT или поле

OK принять в формуляр

Чтобы редактировать уже выбранный файл HС:

softkey РЕДАКТИРОВАТЬ нажать: smarT.NC запускает

тогда сразу программирование контура

Чтобы создать файл HC с помощью конвертера DXF:

softkey ПОКАЖИ DXF нажать: smarT.NC показывает

рабочее окно с имеющимися файлами DXF. Выбрать

один из индицированных файлов DXF и с помощью

клавиши ENT или кнопки OK ввести: УЧПУ запускает

конвертер DXF, с помощью которого выбираете

желаемый контур и можете записать непосредственно в

память имя контура в вформуляре (смотри

“Переработка файлов DXF (опция ПО)” на странице

176.)

1

1
