Переработка файлов DXF
(опция ПО)
Применение

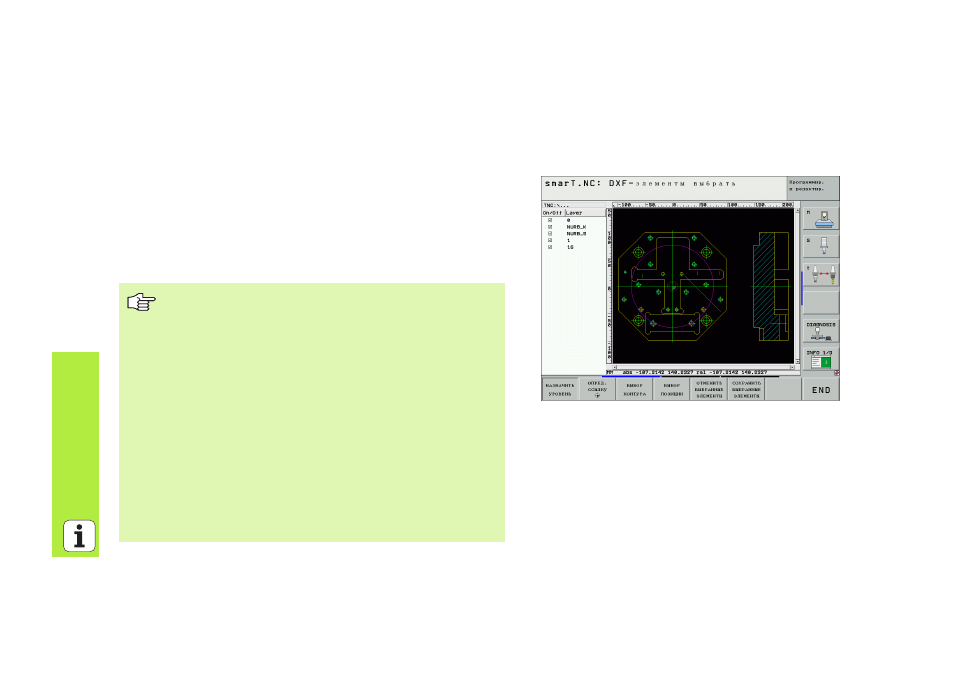

Созданные в системе CАПР файлы DXF можете открыть прямо в
УЧПУ, дя извлечения контуров или позиций обработки а также
сохранения этих в качестве программ с диалогом открытым текстом
или в качестве файлов пунктов. Получаемые путем селекции
контура программы с диалогом открытым текстом отрабатываются
также на управлениях УЧПУ старших моделей, так как программы с
диалогом открытым текстом содержат только L- и CC-/C-кадры.
Обрабатываемый файл DXF должен сначала быть
записан на жестком диске УЧПУ.
Перед загрузкой в УЧПУ следует обратить внимание,
что имя файла DXF не должно содержать пустых
знаков или недопускаемых спецзнаков.
Откываемый файл DXF должен содержать как
минимум один уровень.
УЧПУ поддерживает самый распространенный
DXF-формат R12 (соотвествует AC1009).
В качестве контура можете выбирать следующие
элементы DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (делительная окружность)
