65 распайка разъемов, Рис.6 1 разъемы – Инструкция по эксплуатации Raytheon 265 инструкция по эксплуатации
Страница 73
Advertising
www.badger.ru
Компания БАДЖЕР Тел. (812) 320 5565
65

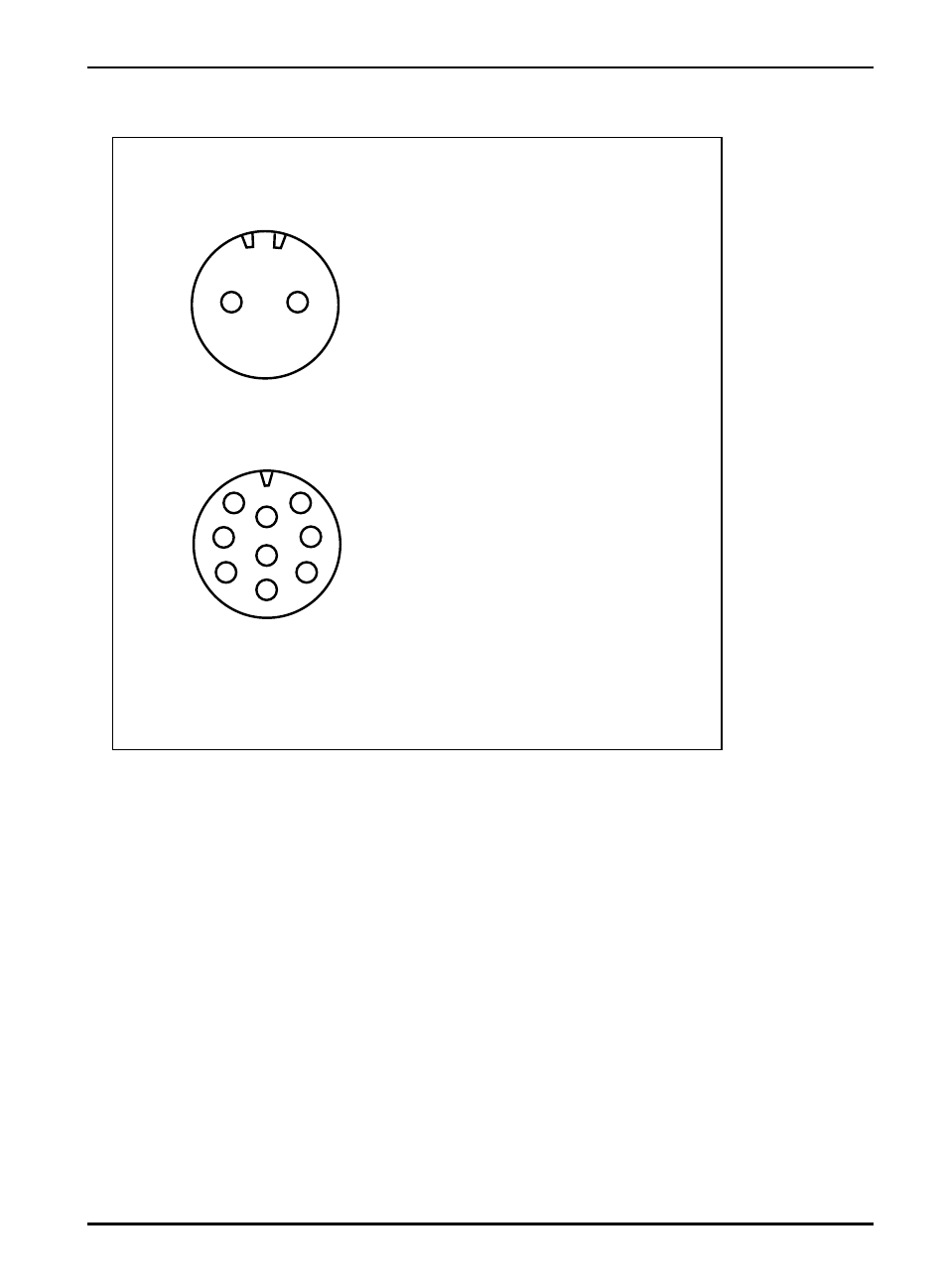

Распайка разъемов
1
2
1
2
3
4
5
6
7
8
9
Разъем источника тока
Контакт 1
Земля
( )
Контакт 2
12 В постоянного тока (+)
Разъем излучателя
Контакт 1
Данные глубины (+)
Контакт 2
Данные глубины ( )
Контакт 3
Сигнал влево
Контакт 4
Датчик температуры
Контакт 5
Сигнал вправо
Контакт 6
Датчик скорости и (+) питания
Контакт 7
Экран (оплетка)
Контакт 8
+12 В для излучатель бокового обзора
Контакт 9
Прием эхо сигнала слева справа
Рис.6 1
Разъемы
