Компания БАДЖЕР Тел. (812) 320 5565
15
3. При помощи прилагающихся шурупов укрепить основание турели.
4. Вдвинуть экранный блок в направляющие турели.
5. Развернуть экранный блок под наилучшим для обозрения углом. Можно
его поворачивать и наклонять.
Установка экранного блока: Установка типа “вкладыш”
Чтобы воспользоваться быстроразъемным соединением типа “вкладыш”,
необходимо дополнительно приобрести комплект креплений (деталь номер
M78931). Подробности показаны на рис.2 10.
1. Выбрать место для установки турели на приборной доске судна. Размеры
плоской поверхности должны быть не менее 152х152 мм. Позади места
установки экранного блока также должно быть не менее 152 мм свободного
пространства. Очень полезно было бы просверлить небольшое базовое
отверстие в центре выбранной площадки для установки экранного блока.
Убедитесь, что позади места установки экранного блока нет никаких
электрических проводов и устройств.
2. Крепежная (монтажная) рама прилагается к комплекту креплений. Следует
разместить монтажную раму на выбранной площадке. Очертите площадку
по границам.
3. Сделайте вырез под дисплейный блок. В обозначенных местах высверлите
отверстия глубиной 13 мм вокруг контура выреза.
4. Высверлить два тонких отверстия под барашковые резьбовые шпильки, как
показано на монтажной раме. Сверлить следует диаметром 5.5 мм.
5. Снять крепежную раму и прочертить прямые линии между 13 мм
отверстиями. Прорезать линии тонким лобзиком.

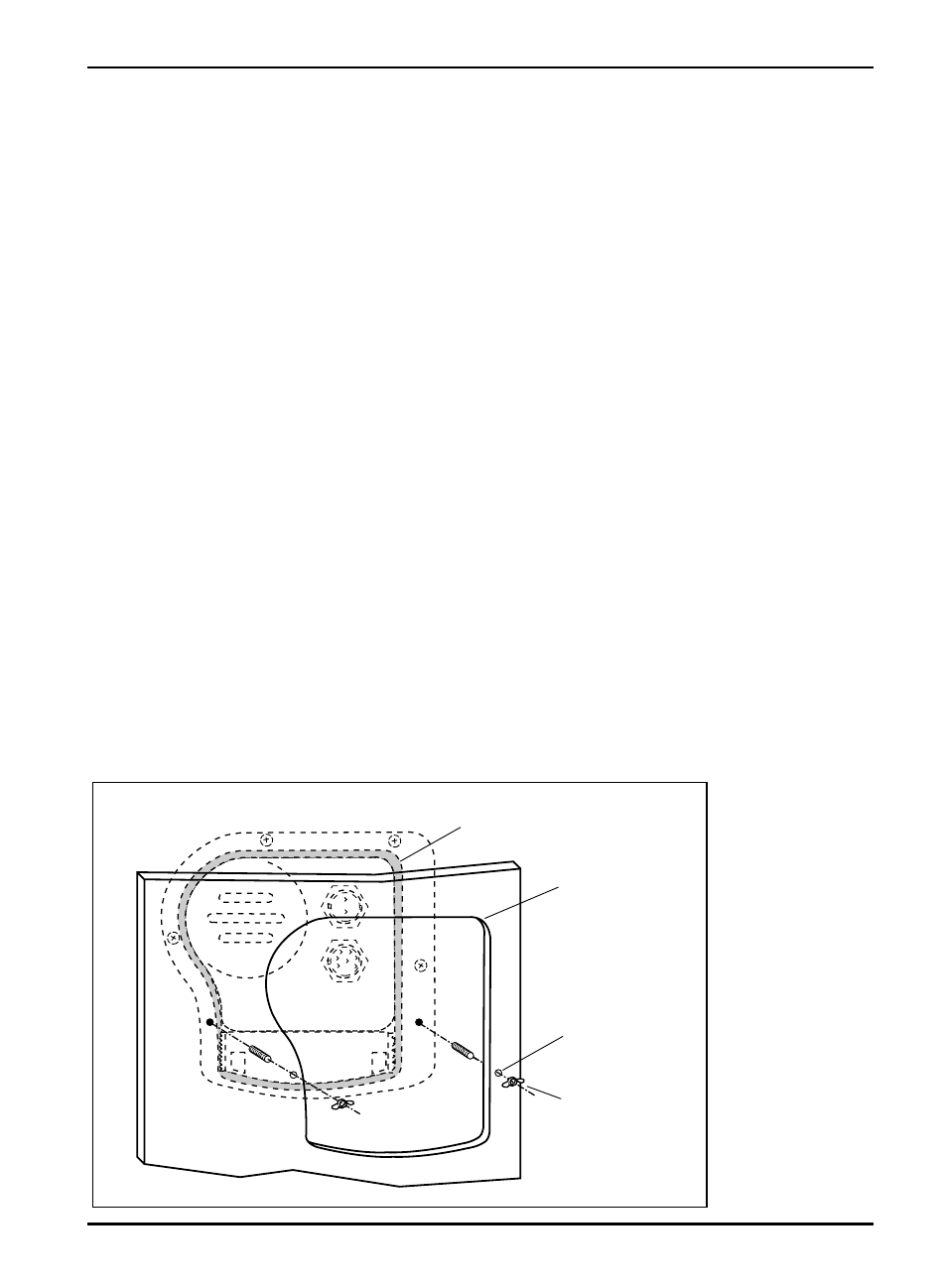

Рис.2 10
Установка типа
“вкладыш”
Прижимная маска
М о н т а ж н о е
о т в е р с т и е ,
вырезаемое
под
монтажную раму
К р е п е ж н ы е
отверстия
Закрепление при
п
о м о щ и
барашковых гаек
