10
Установка излучателя бокового обзора “Sidelooker”
1. Приобретаемый за отдельную плату излучатель “Sidelooker” дает
возможность эхолоту отображать на экране содержимое приповерхностных
слоев воды по обоим бортам от судна. Это полезно при поисках рыбы,
кормящейся на мелководье, а также в непосредственной близости от

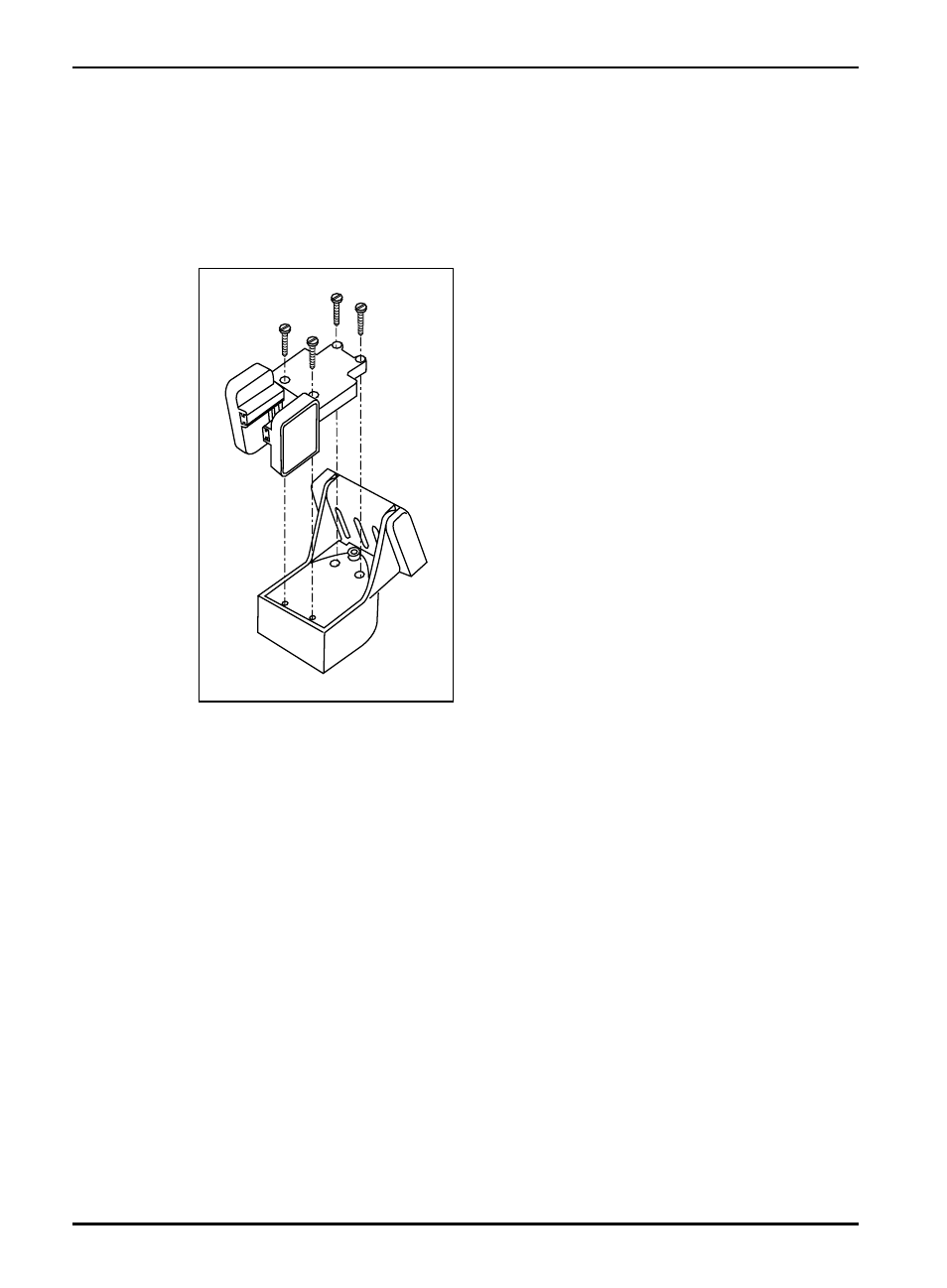

Рис.2 7
Установка излучателя
“Sidelooker”
волноломов и причалов.
2. Излучатель “Sidelooker” укрепляется в том же самом держателе струбцины,
что и стандартный транцевый излучатель. Подробности на рис.2 7.
Струбцина излучателя устанавливается так, как это было описано выше.
3. Прикрепить излучатель “Sidelooker” прямо поверх транцевого излучателя
при помощи четырех винтов с полукруглыми головками (прилагаются).
Затягивать винты следует не слишком туго.
4. Если излучатель “Sidelooker” устанавливается как дополнительный, к
эхолоту потребуется подключить 2 кабеля от двух излучателей. Кабели
следует прокладывать рядом.
