18
влияние могут оказывать антенные кабели УКВ передатчика. Весьма
положительные результаты можно получить, если проложить кабель
излучателя поодаль от кабеля электропитания эхолота “FishFinder”. Если
нельзя избежать пересечения кабеля излучателя с другими
токопроводящими кабелями, следует делать такие пересечения под прямым
углом.
3. Следует беречь кабель излучателя и не повредить его изоляцию во время
прокладки. Лишнюю длину кабеля можно свернуть в бухту. Кабель во время
прокладки хорошо прикрепить изолентой.
4. Если длины кабеля в 6 метров недостаточно, можно приобрести удлинитель
длиной 5 м (деталь номер M99 139) у вашего дилера изделий компании
Apelco. Подсоединяя удлинительный кабель, следите, чтобы соединение
было прочным и влагозащищенным. Места соединения кабелей следует
покрыть герметиком.
5. На тыльной стороне экранного блока имеется разъем, куда следует включить
разъем кабеля излучателя.
Установка кабеля излучателя: излучатель “Sidelooker”
1. Если предполагается установка излучателя бокового обзора “Sidelooker”,
следует проложить 2 кабеля так, как это показано на рис.2 13. На кабеле
излучателя “Sidelooker” имеется разъем для подключения кабеля
стандартного излучателя.

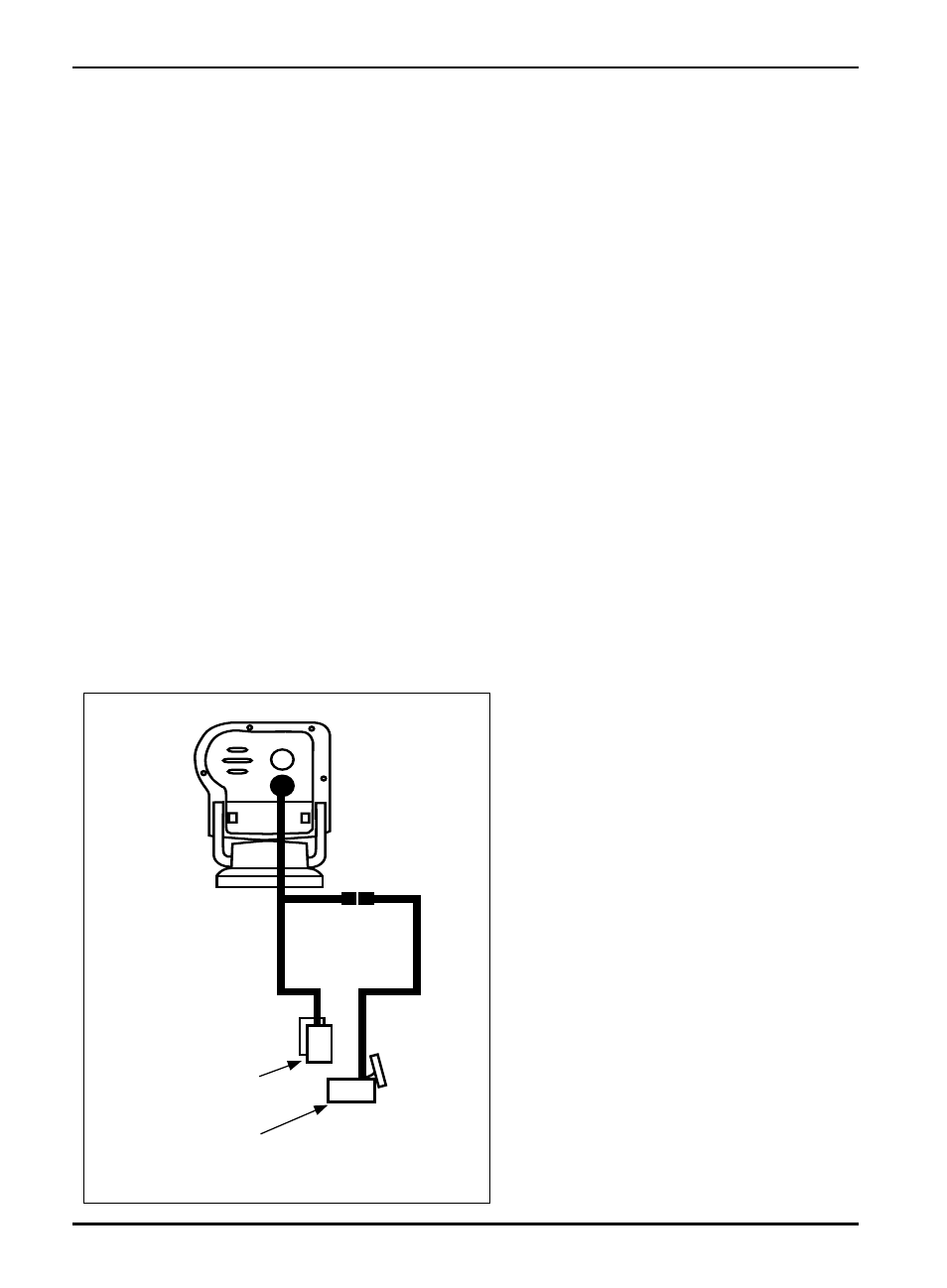

Рис.2 13
Кабель излучателя “Sidelooker”
Стандартный излучатель
Излучатель “Sidelooker”
