40
На рис. 3 11 представлена экранная страница “Sidelooker”. Центральная линия
на экране изображает курс движения судна. Новая информация появляется у
верхнего обреза экрана. Устаревающая информации сдвигается постепенно к
нижнему обрезу экрана. Скорость движения изображения сверху вниз совсем
не обязательно соответствует скорости движения судна.

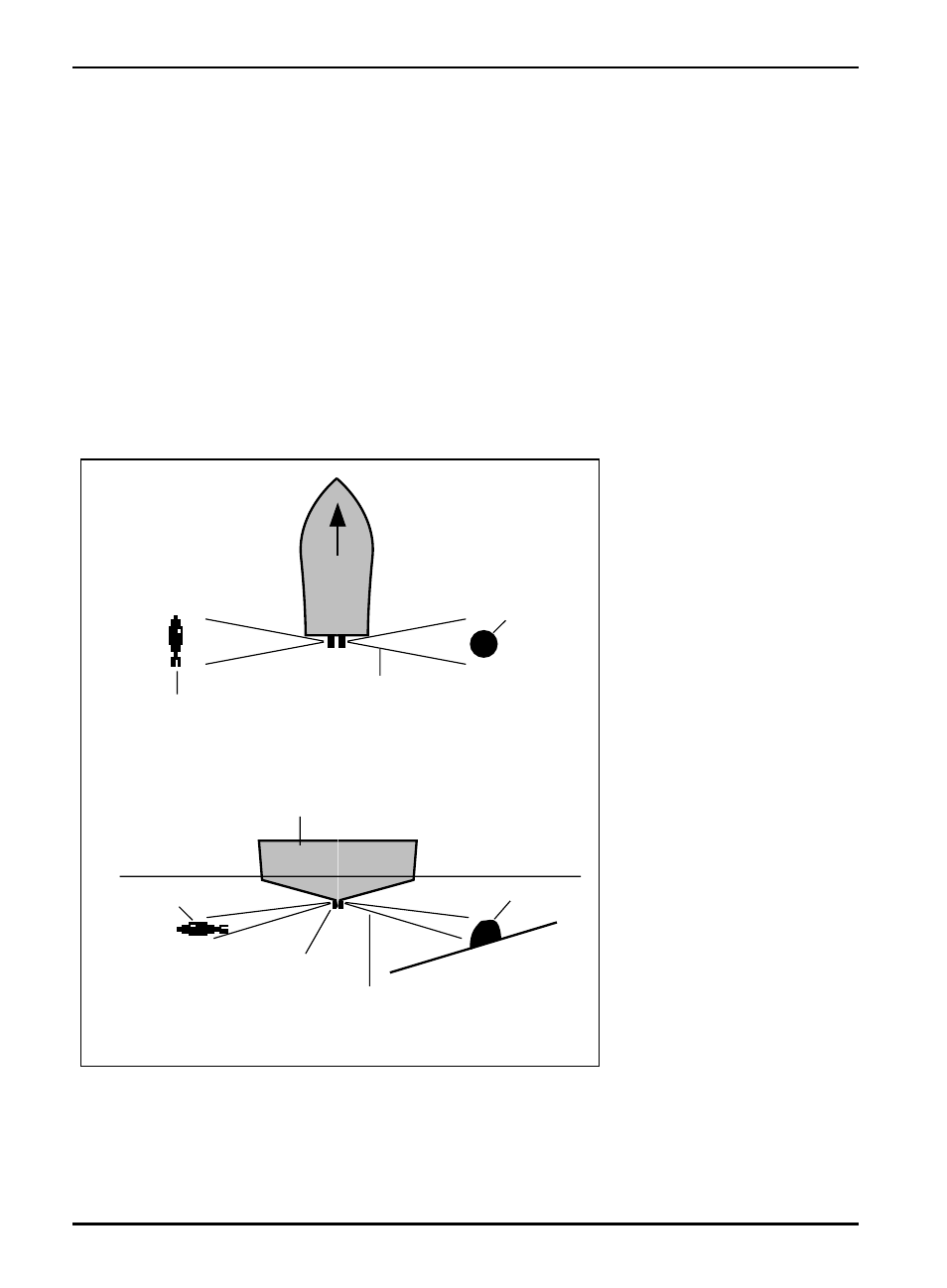

Рис. 3 10
В о з м о ж н о с т и
и з л у ч а т е л я
“Sidelooker”
Рыба
Рыба
луч
скала
судно
излучатель
луч шириной 11 О ,
направленный вниз под
углом 4
О
Страница Бокового обзора “Sidelooker”
Возможность отображения содержимого водной толщи по обоим бортам от судна
может быть весьма полезной при поисках рыбы. Очень удобно пользоваться таким
режимом на реках и других потоках. Можно также заглянуть под причал,
рассмотреть грот или другой притопленный объект.
Страница Бокового обзора “Sidelooker, как и основная страница Эхолокации,
рисует условные картинки или символы. По мере получения новой информации
от зондирующих лучей. Изображение сдвигается от верхнего обреза экрана к
нижнему обрезу. Экран разделен по середине вертикальной линией,
изображающей направление движения судна. Поскольку излучатель “Sidelooker”
посылает 2 зондирующих боковых луча, каждая из половин экрана будет
изображать данные, полученные от отдельного бокового луча, как это показано
на рис. 3 10.
