19
2. Включить кабель стандартного излучателя в разъем ответвления на кабеле
излучателя “Sidelooker”.
Подключение источника тока
1. Экранный блок эхолота спроектирован для работы на борту судна с
питанием от 12 В постоянного тока (эхолот может устойчиво работать в
течение длительного времени при величинах постоянного тока в диапазоне
от 11 до 16 В). К корпусу экранного блока можно подключать контакты
типа “плюс” и “отрицательная земля”. Также можно подключать оба типа
контактов от источника тока и “+” и “ ”, покрытые экранным заземлением.
Единственное, чего нельзя делать использовать “положительную
землю”.
2. Кабель длиной 1,8 м для подачи питания от источника постоянного тока
входит в комплект поставки эхолота. На маленьких судах можно прямо
подключать кабель питания прямо к разъемам аккумулятора. На больших
судах кабель питания лучшего всего подключить к панели распределения
потребителей электропитания.
3. Очень важно соблюдать полярность, как это показано на рис.2 14.На
аккумуляторе красная жила должна быть подключена к разъему “+”,
черная
жила кабеля к разъему “ ”. Отрицательный еще называют “земля”.
(экранный блок эхолота имеет встроенную защиту на случай ошибочного
подключения неверной полярности).

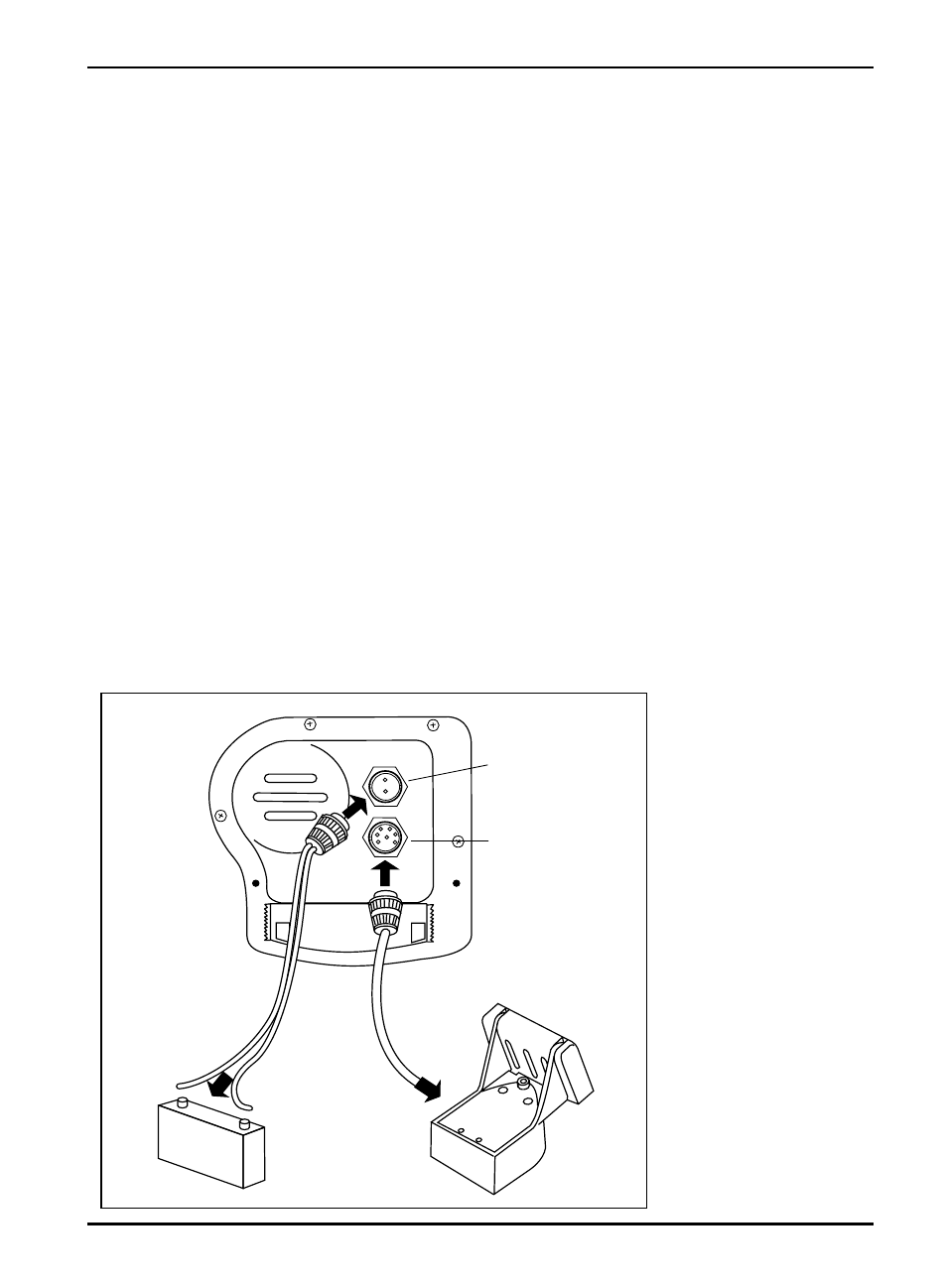

Рис.2 14
П о д к л ю ч е н и е
и с т о ч н и к а
постоянного тока
Разъем
для
п о д к л ю ч е н и я
кабеля излучателя
Разъем
для
подключения кабеля
электропитания 12 В
постоянного тока
красный
+
черный
12
Вольт
