На форму арки сильно влияет скорость движения судна. Если судно движется
медленно, арки растягиваются. Сростом скорости движения судна арки
становятся уже и более острыми. Если судно помчится, символ рыбы может
превратиться в вертикальную черту.
Символы для обозначения дна
Дно водоема обычно отражает сильный эхо сигнал, поэтому на экране обычно
показано с хорошей деталировкой. Эхолот “FishFinder” может многое поведать
о строении самого дна, как это показано на примерном рис. 3 6. Плотное дно
будет изображено тонкой сплошной линией. Дно, сложенное мягкими породами
или покрытое рыхлыми отложениями, будет изображаться широкой линией.
Неровное дно, покрытое скалами или кораллами, создадут сложное
изображение, как показано в нижней части рис. 3 6. Можно заметить, что в
изображении дна возникают разрывы. Глубокие провалы на дне дадут подобное
же изображение на экране.
Если включить параметр White Line, о структуре дна можно узнать много больше.
На рис. 3 4 показано, как эхолот, получая высококачественное эхо от дна, смог
на экране изобразить по разному самое дно (черная линия) и покрывающий дно
слой ила (пятнистая линия).

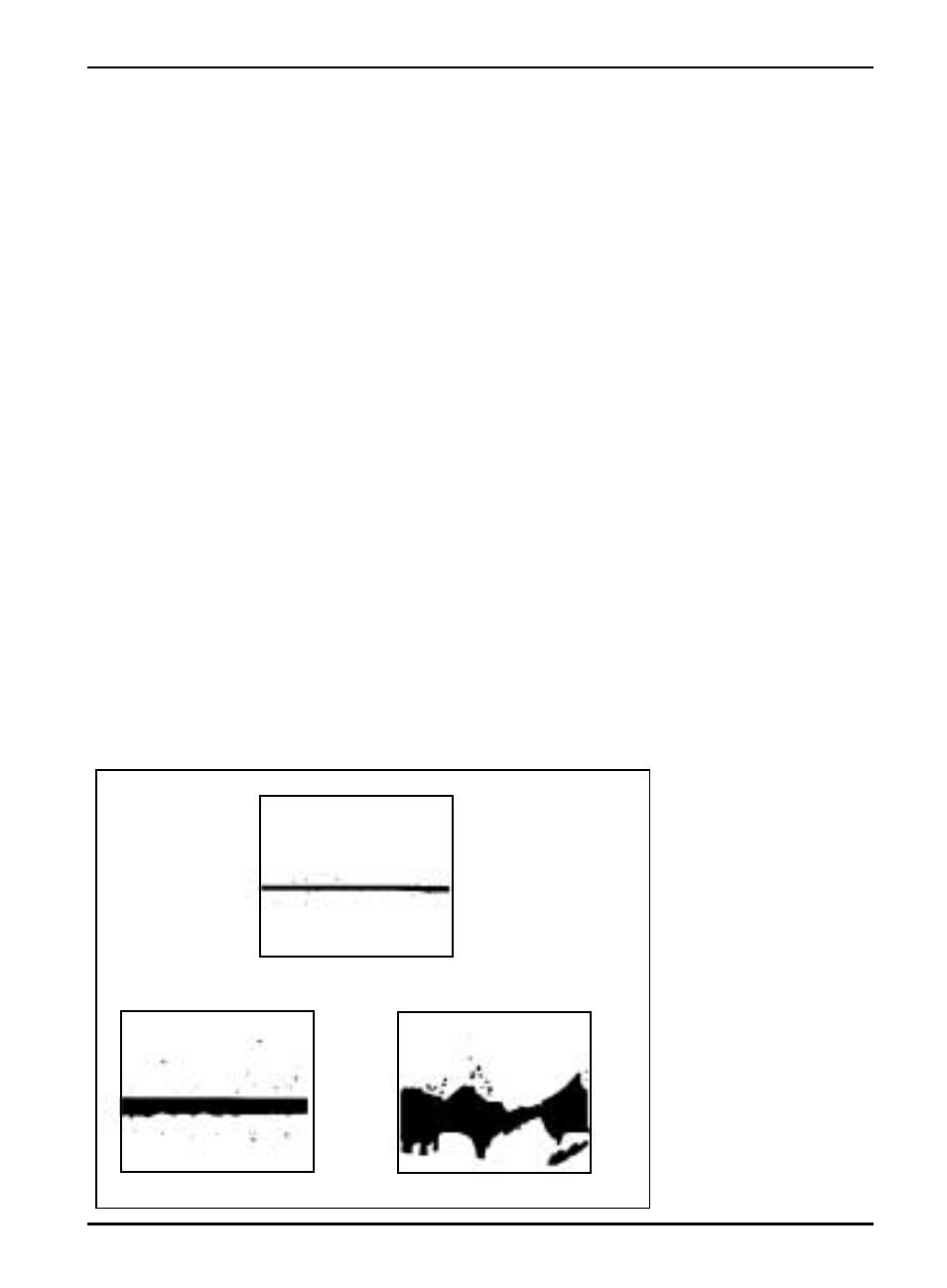

Рис. 3 6
Символы
для
обозначения дна
плотное дно
(песок)
мягкое дно
(ил)
каменистое
дно
