Сборка струбцины навески излучателя
Скрепить вместе две детали струбцины крепления излучателя, как показано на
рис. 2 2. После завершения сборки детали будут двигаться относительно друга
так, как это показано на рис.
Выбор места установки излучателя на транце
Начать следует с выбора наилучшего места навески излучателя на транце. Общие
правила таковы:
· Если судно имеет один винт (мотор может быть подвесным или
стационарным), крепить излучатель следует на расстоянии 455 мм от
плоскости среднего продольного сечения судна, как это показано на рис.2
3. Устанавливать излучатель следует в направлении вращения винта
относительно продольного сечения (обычно по правому борту). Это уменьшит
влияние пузырьков, образующихся во время работы винта, на эффективность
работы излучателя.
·Если у судна два винта (мотор может быть подвесным или стационарным),
излучатель следует размещать на линии среднего продольного сечения судна.
·Если винт может поворачиваться, приближаясь к транцу судна, следует
обеспечить по меньшей мере 50 мм запаса расстояния между винтом в крайнем
положении и излучателем. Это предотвратит повреждение излучателя винтом
при повороте.
·Не следует устанавливать излучатель позади любых выступов и неровностей
на днище судна, всасов, ребер и т.п. Эти неровности создают завихрения
воды, что мешает работе излучателя.

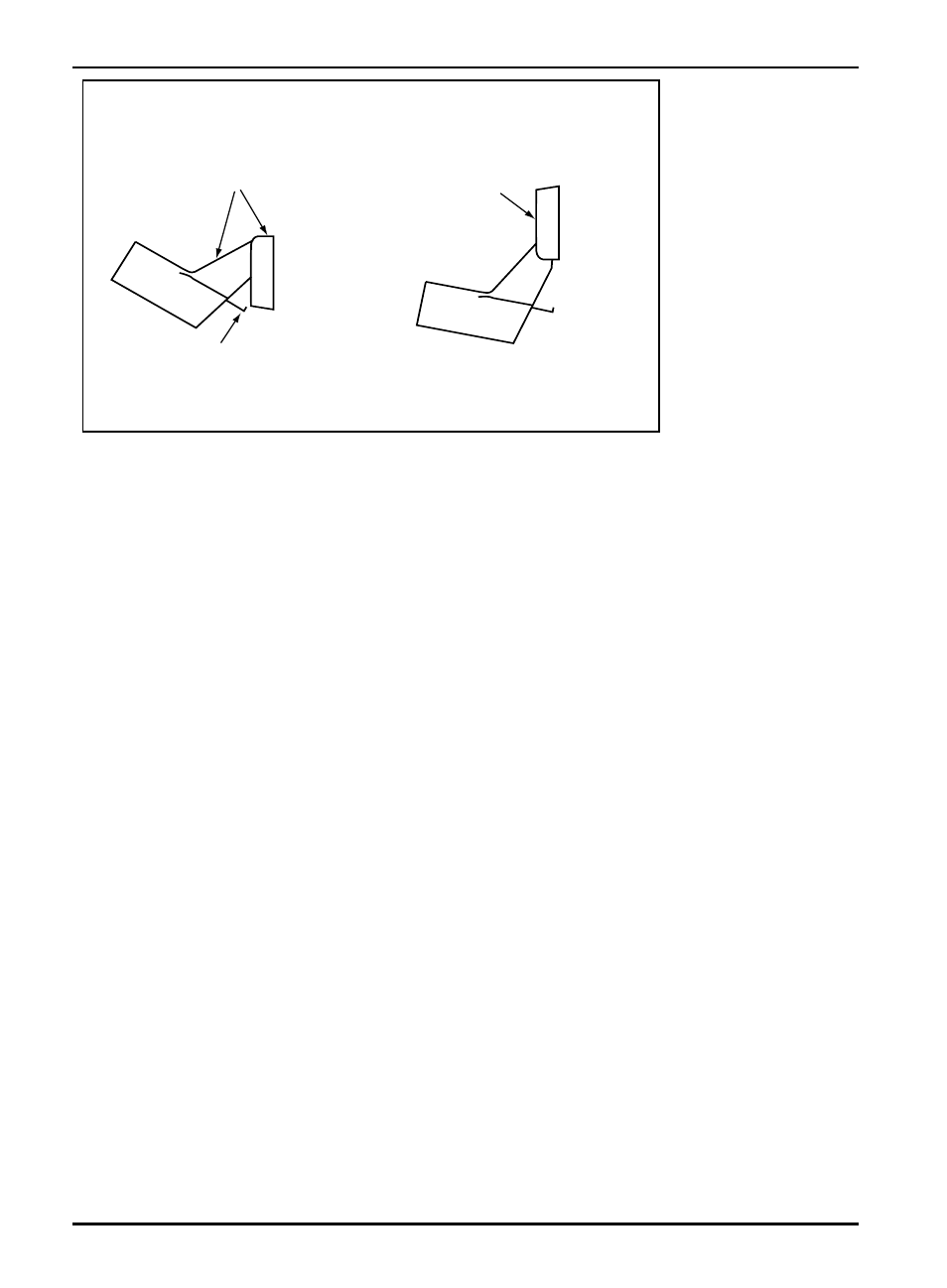

Рис. 2 2
Сборка струбцины
излучателя
ПРАВИЛЬНО!
Соединить две
детали
Н Е П Р А В И Л Ь Н О !
Струбцина установлена
“вверх ногами”
Опустить рычаг с излучателем
и защелкнуть стопор
