Замечания по установке: Излучатель на водометном моторе
Подробности установки такого типа излучателя содержатся в листовке,
прилагающейся к излучателю. Этот тип излучателя укрепляется на
горизонтальном кожухе редуктора водометного мотора. Установка излучателя
проста, однако важно установить излучатель так, чтобы его не обтекали струи
воды, выбрасываемой винтом, а также завихрения воды от неровностей днища
судна.
Установка экранного блока: Стандартная установка
Можно устанавливать экранный блок на любую плоскую поверхность при помощи
прилагающейся турели (рамы), как это показано на рис.2 8. (Можно
дополнительно заказать комплект приспособлений, который позволяет
быстроразъемное соединение и установить эхолот на любой плоской поверхности
или на приборной доске). Если используется стандартная турель для закрепления
экранного блока, следует выполнить следующие рекомендации:
1. Жидкокристаллический экран, которым оснащен эхолот, лучше всего виден
под некоторым наклоном. Прежде чем выбрать место для установки
экранного блока, установите его временно и подключите питание. Проверьте
условия обзора экрана, чтобы на нем не было бликов, выберите наилучшее
место для установки эхолота.
2. Извлеките эхолот из зажимов нажатием большой кнопки в центре турели,
как это показано на рис.2 8.
Чтобы извлечь
экранный блок
из креплений,
следует нажать
здесь
Экранный блок
м
о
ж
н
о
поворачивать
Можно менять угол
наклона экранного
блока

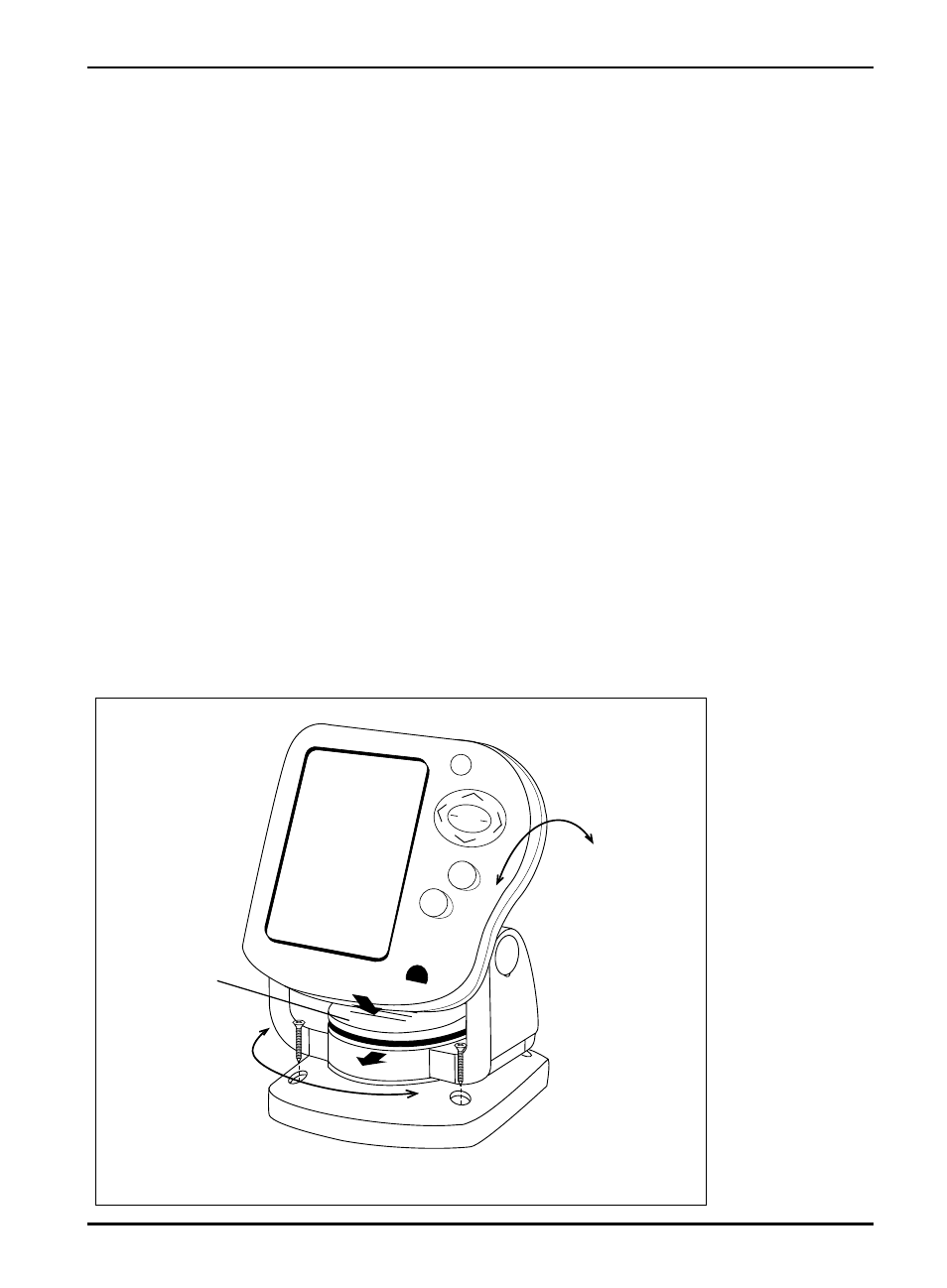

Рис.2 8
Установка
турели
Raytheon
PWR
PWR
SETUP
CLEAR
L265
