·Струбцина крепления излучателя имеет механизм высвобождения. Этим самым
предотвращается повреждение излучателя при столкновении с плавающим в
воде объектом или с дном водоема. На рис. 2 4 показано, что откидная
струбцина обеспечивает свободный подъем излучателя из воды так, чтобы
свободно подниматься в крайнее верхнее положение. Для этого нужно около
255 мм, если мерять от нижнего обреза транца.
·Если судно перевозится на прицепе, следует убедиться в том, что излучатель
не зацепится за колеса, за неровности или препятствия на дороге.

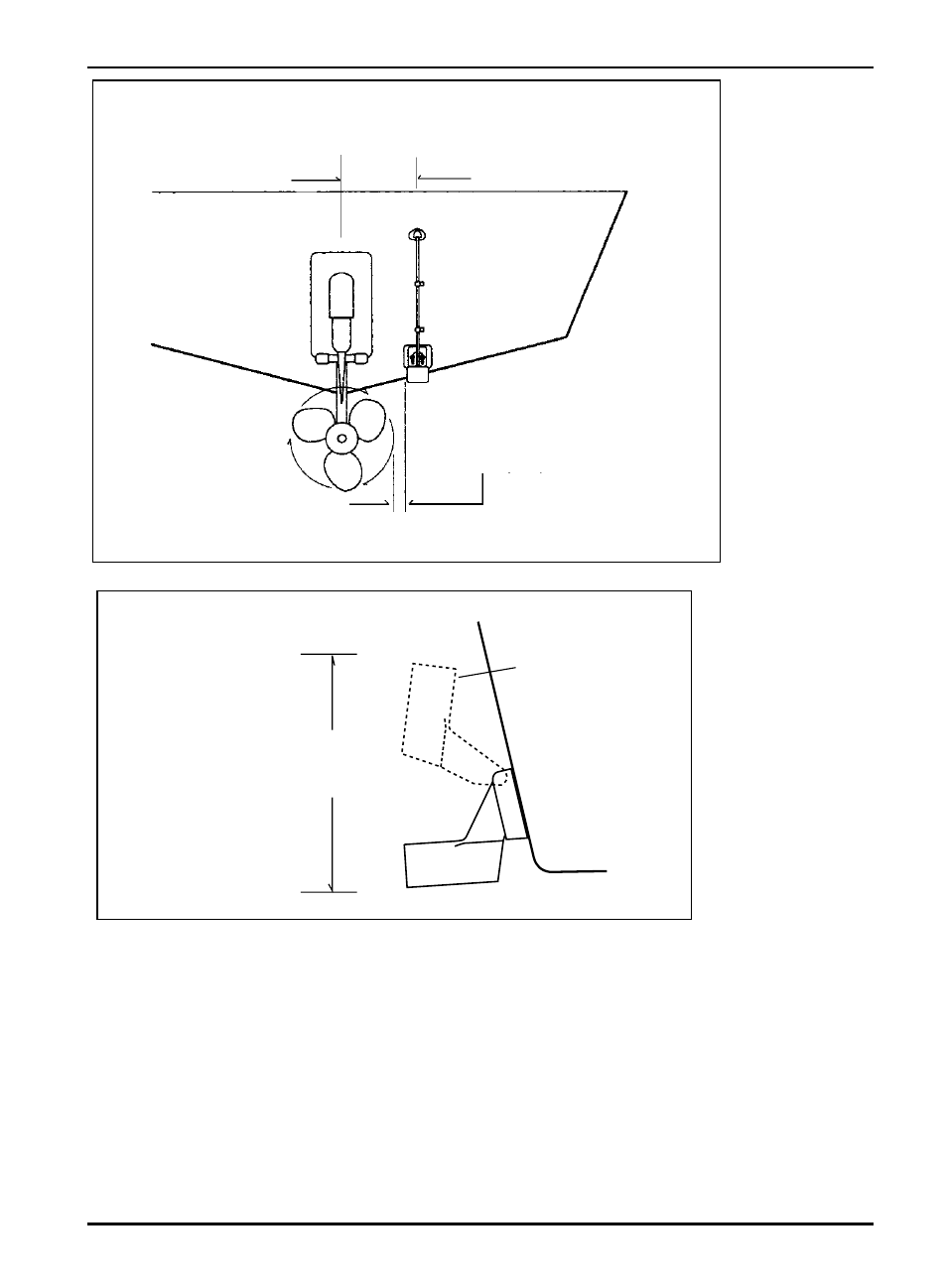

Рис.2 3
У с т а н о в к а
излучателя на
транце
Рис.2 4
С т р у б ц и н а
и з л у ч а т е л я ,
вид сбоку
Зазор около 455 мм
Следует обеспечить
зазор 50 мм между
винтом и излучателем
Излучатель в
в е р х н е м
с в о б о д н о м
положении
Обеспечить возможность
свободного хода 254 мм
