6. Высвободить экранный блок из зажимов турели, как показано на рис.2 11.
Нажать большую кнопку в центре турели, чтобы разделить щеки крепления.
Экранный блок скреплен со щеками двумя винтами. Каждый винт покрыт
крышечкой. найдите небольшой паз позади крышечки и подцепите ее
небольшой отверткой. Снимите крышечки, затем два винта и две пружинных
шайбы. Сложите детали в коробочку, чтобы потом можно было все собрать
обратно.
7. Завинтите резьбовые шпильки в отверстия на тыльной стороне экранного
блока.
8. Установите аккуратно экранный блок в отведенное ему место. Навинтите
шпильки временно.
9. После прокладки кабеля электропитания постоянного тока установка
считается законченной. Наложите прижимную маску на отверстие. Вложите
экранный блок в отведенное ему место выреза. С задней части экранного
блока завинтите барашки на шпильках, чтобы закрепить экранный блок.

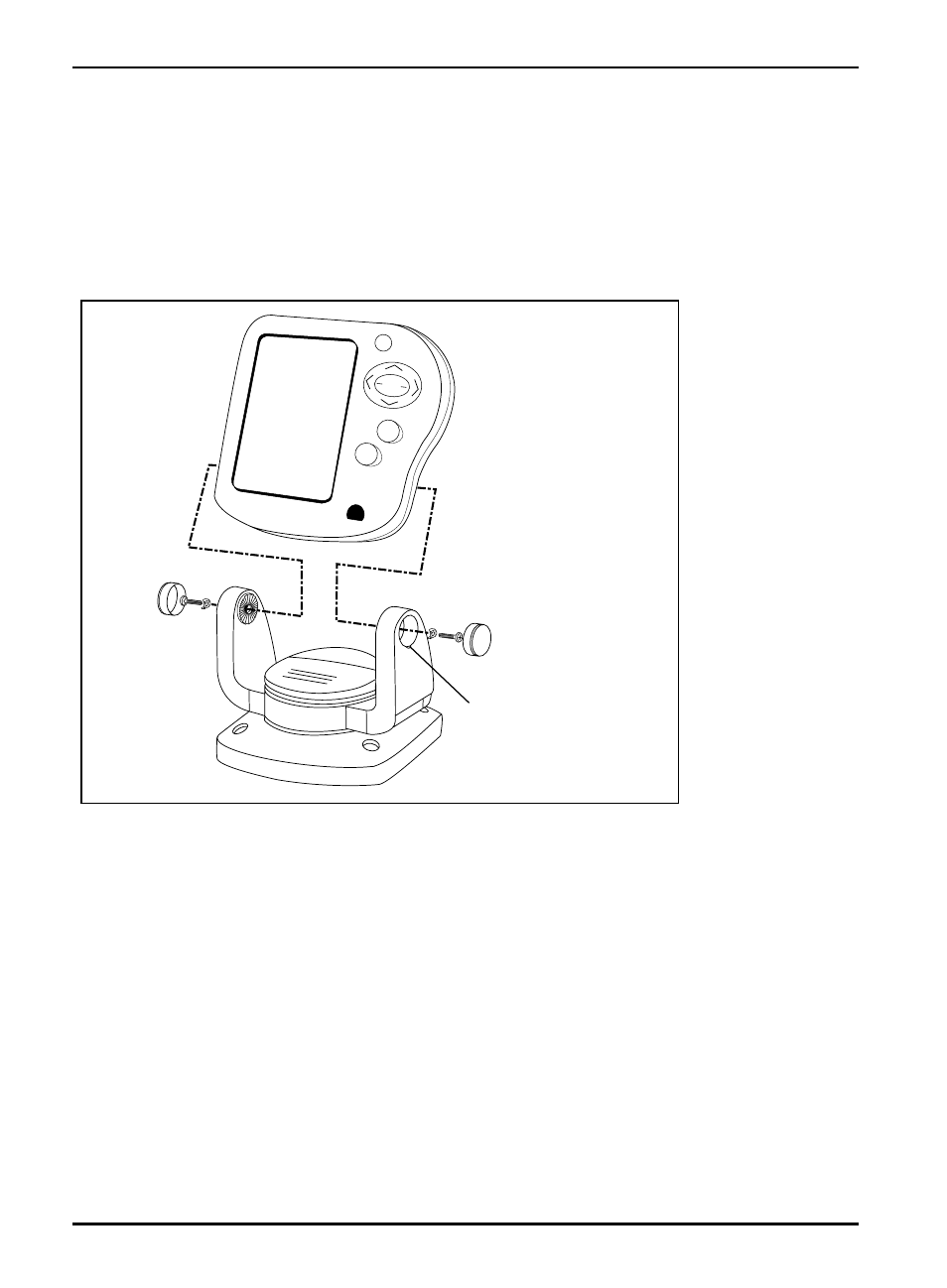

Рис.2 11
Р а з б о р к а
турели
Чтобы снять крышечки,
сюда следует ввести
отвертку
