17
Установка кабеля излучателя
Кабель длиной 6 метров с укрепленным разъемом поставляется вместе с
излучателем. Во время установки кабеля его нельзя разрезать или снимать
разъем. Не следует удлинять или укорачивать кабель. Кабель излучателя
многожильный, с изоляцией и экраном. Если кабель разрезать , его будет
невозможно отремонтировать.
(Разрезание кабеля прекращает действие
гарантийных обязательств). Во время проводки кабеля потребуется просверлить
несколько отверстий. Эти отверстия должна быть достаточно велики, чтобы
можно было провести разъем кабеля, не снимая его. Таким образом, не
потребуется снимать разъем с кабеля.
1. Перекинуть кабель через транец сверху, как это показано на рис.2 12.
Укрепить его зажимами, которые можно приобрести у своего поставщика
морских изделий. Если желательно убрать кабель подальше с глаз, следует
просверлить еще одно отверстие в транцевой доске диаметром 19 мм для
пропуска кабеля с разъемом. (Следует помнить, что отверстие должно быть
достаточно большим, чтобы не потребовалось разрезать кабель). Чтобы
герметизировать отверстие, рекомендуется использовать резину и герметик.
2. Проложите кабель внутри судна. Если кабель прокладывается рядом с
другим электрическим кабелем, может возникнуть то, что называется
“наводками” или “помехами” работе эхолота. Чтобы уменьшить это вредное
явление, старайтесь проложить кабель излучателя как можно дальше от
других токопроводящих проводов. Особенно следует опасаться кабелей,
идущих к зажиганию, выпрямителю и тахометру. Кроме того, сильное

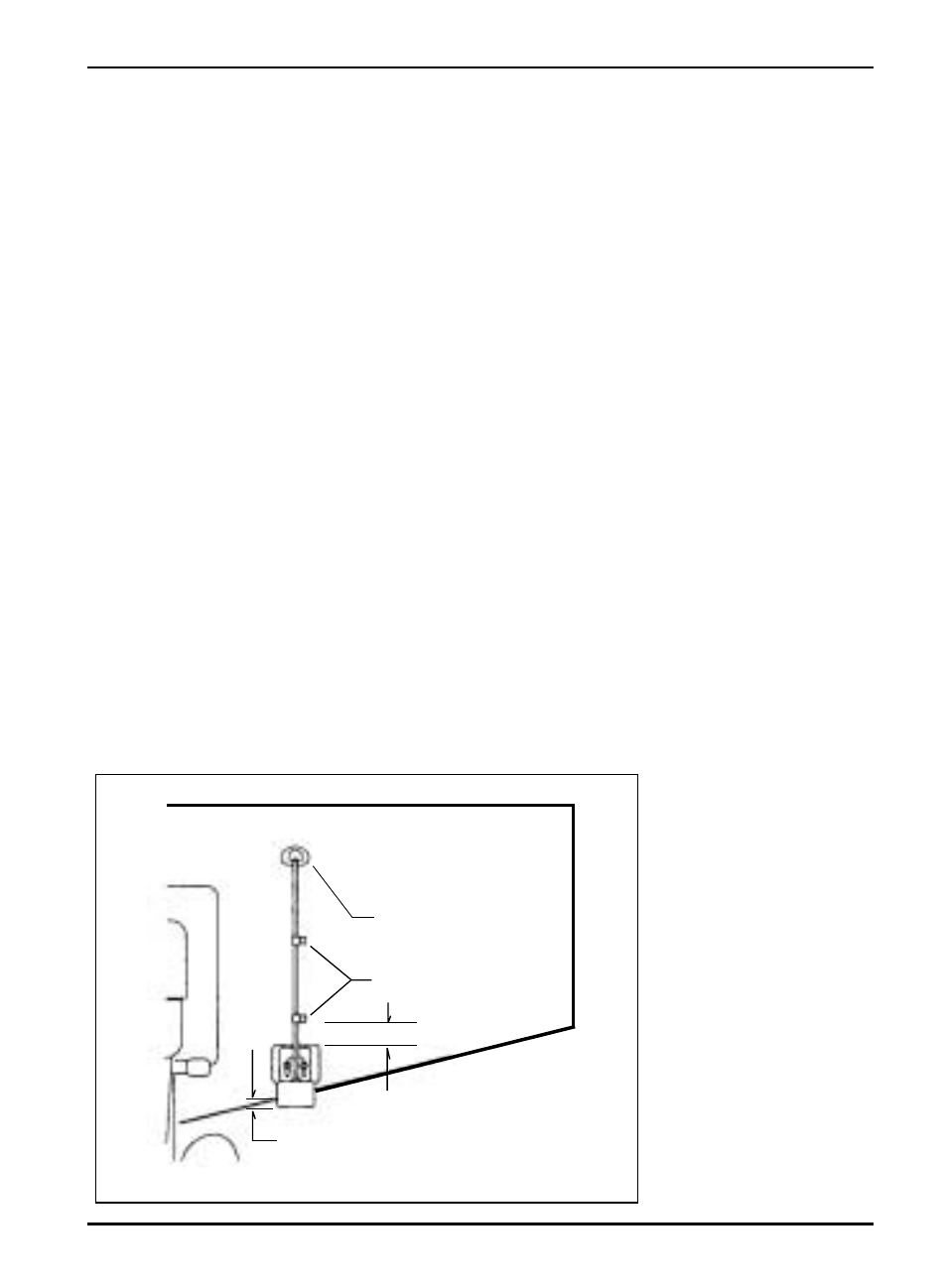

Рис.2 12
Установка кабеля
излучателя
Колпачок, прикрывающий
отверстие под кабель в
транце
К р е п л е н и я
кабеля
25 мм
Зазор между излучателем и днищем
Стеклопластик 6 мм
Алюминий 13 мм
