8

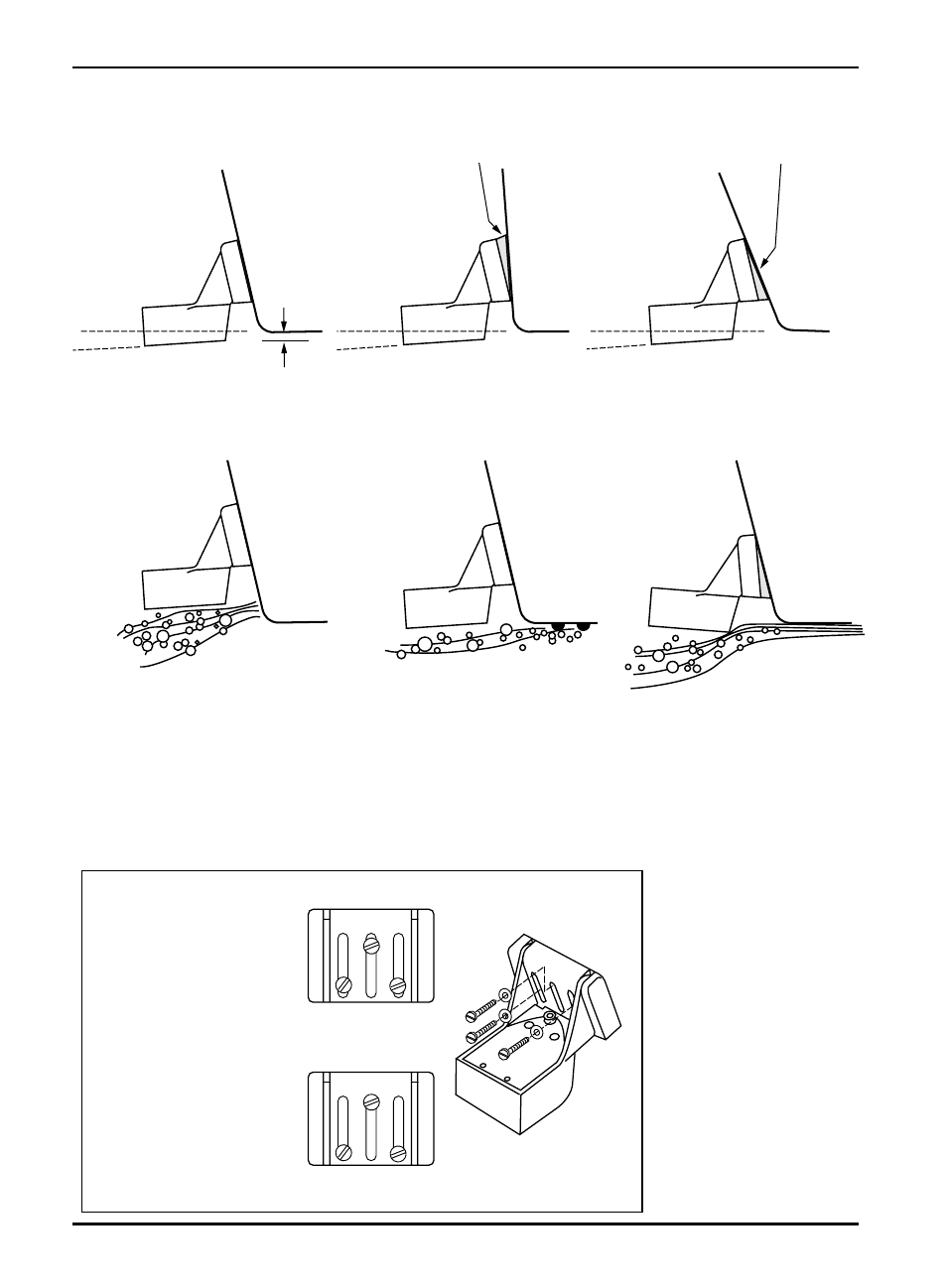

Рис.2 5
Правильная установка
излучателя
Рис.2 6
У к р е п л е н и е
излучателя
Угол наклона транца
средний выравнивание не
требуется
Вертикальная транцевая
доска способ установки
выравнивающей прокладки Наклоненная транцевая
доска способ установки
выравнивающей прокладки
Для стеклопластикового днища зазор 3,2 6 мм
Для алюминиевого днища зазор 6 9 мм
Неверно!
Неверно! Неверно!
Лобовина излучателя располагается
выше обреза транца, создающего
много воздушных пузырьков. Ребра на днище создают пузырьки
воздуха. Излучателль следует
опустить ниже линии движения
пузырьков. Задняя часть излучателя слишком
поднята, поэтому сама создает
пузырьки.
Завинтить шурупы 1 и 3 в
нижней части пазов, а шуруп
2 в верхней части паза так,
чтобы оставить пространство
для перемещания пластины
вверх и вниз
П р а в и л ь н о е
укрепление
Н е п р а в и л ь н о е
укрепление
Если шурупы закрепить так,
то регулировать высоту
навески излучателя будет
невозможно.
2 5 О 2 5 О 2 5 О
