Излучатель на транце следует использовать в случае, если
... ваше судно оснащено навесным мотором. Этот тип излучателя должен быть
установлен перед или сбоку от винта мотора. Не следует использовать этот тип
излучателя на судах со стационарными моторами.
Излучатель в отверстии днища следует устанавливать, если
...если на судне установлен стационарный двигатель. Этот тип излучателя
устанавливается в отверстии днища, которое высверливается.
Излучатель устанавливается внутри трюма, если
... если имеется быстроходное судно или, в некоторым причинам, нельзя
установить излучатель ни на транце, ни в отверстии днища. Толщина
стеклопластикового днища при этом не может быть более 2,5 см.
Излучатель устанавливается на водометном моторе, если
... требуется установить излучатель на водометном моторе.
Устанавливается излучатель типа “Sidelooker” в случае, когда
...требуется вести поиск рыбы в направлении по бортам от судна. Этот тип
излучателя крепится к струбцине, используемой для крепления обычного
излучателя на транце.

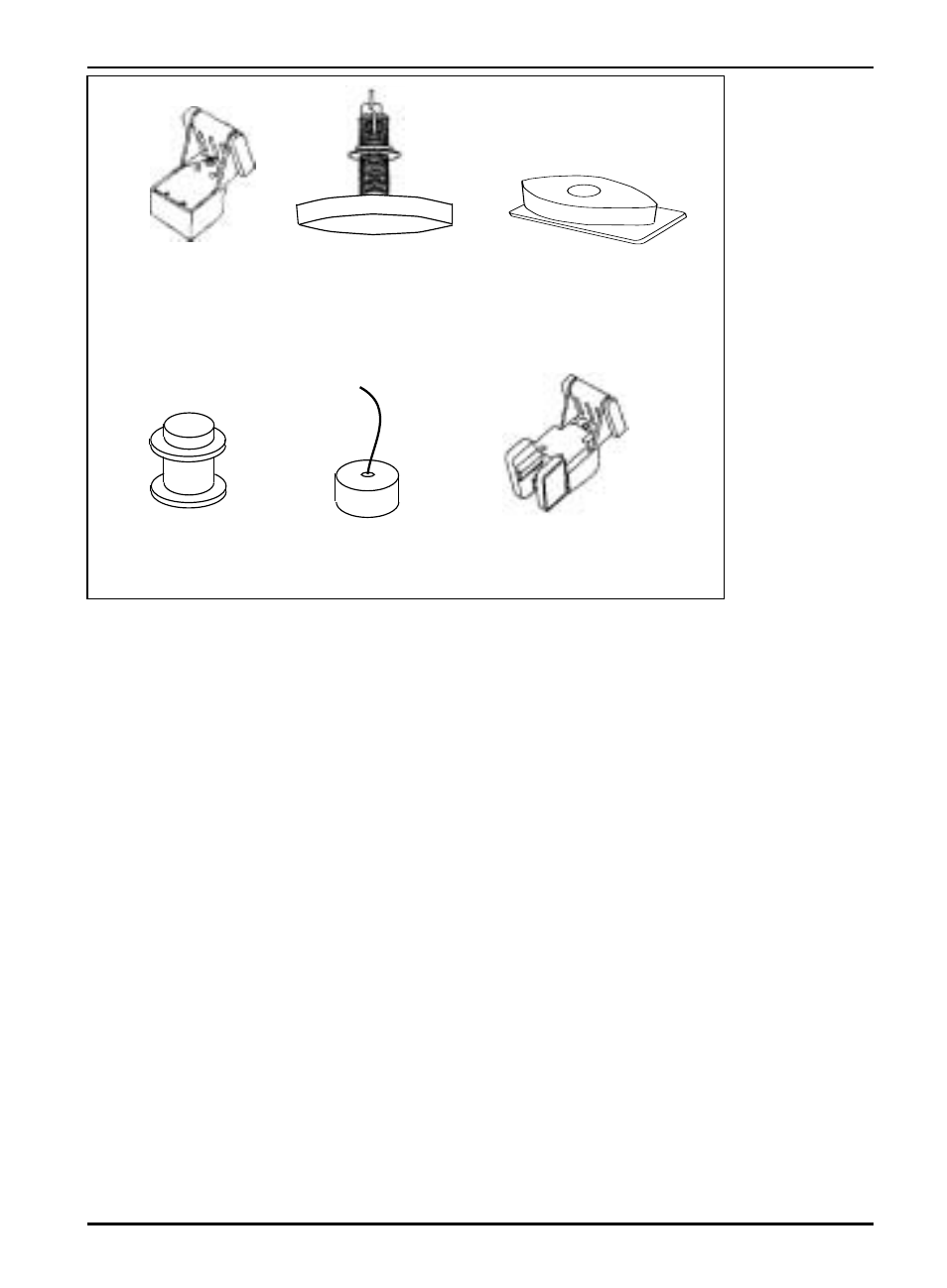

Рис.2 1
Т
и
п
ы
излучателей
Излучатель
для
установки
на
транце
Излучатель для установки
в отверстии днища
Выравнивающая прокладка для
излучателя, устанавливаемого в
отверстии днища
Низкопрофильный
Излучатель
Излучатель
для
установки в трюме
И з л у ч а т е л ь
бокового обзора
