Модуль привода секции BoomPilot
Програмное обеспечение, встроенное в экран Matrix и
модуль привода секции (SDM) реализуют BoomPilot (систему
автоматического управления секциями штанги).
При помощи соответствующего кабеля, для быстрой и простой
установки, SDM должен быть подключен к интерфейсу с
системой BoomPilot, контроллером разбрызгивания и/или к
разбрызгивающему оборудованию.
Модули привода секции и их соответствующие кабели
предназначены для управления таким же количеством секций
штанги, каким управляет контроллер разбрызгивания, к которому
они подключены, максимально до 15 секций.

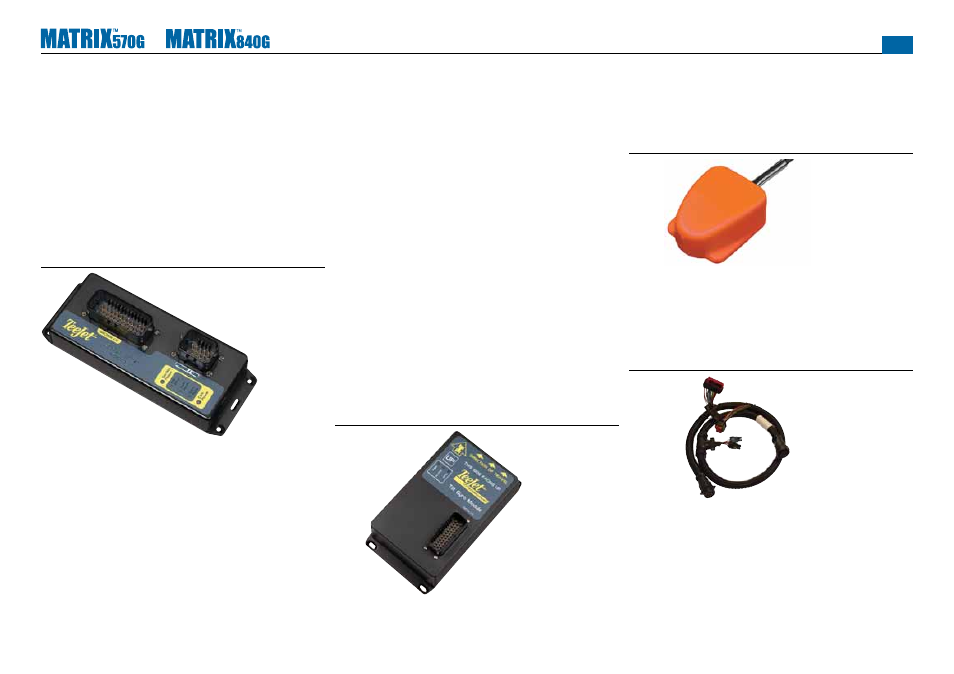

Рисунок 1-10: Модуль привода секций (SDM)
Удлинители кабелей
Удлинители кабелей или кабели увеличенной длины доступны
по специальной заявке. Если стандартные кабели, поставленные
вместе с системой, недостаточно длинные, свяжитесь с вашим
агентом по продаже компании TeeJet для получения более
детальной информации.
Модуль компенсациии наклона
Если GPS-антенна установлена на высоте 4 метров от земли, 10%
уклон может стать причиной позиционной ошибки до 0,6 метра.
Компенсационный модуль коррекции наклона TeeJet корректирует
позиционную ошибку GPS, возникающую из-за уклона.
Установленный на прочной конструкции на вашем транспортном
средстве, компенсационный модуль коррекции наклона будет
улавливать GPS-сигналы от вашего приемника и обеспечивать
поступление откорректированных позиционных данных к устройству
наведения.
•
Светодиоды диагностики показывают состояние блока
управления коробкой передач (ТСМ) (состояние питания,
рабочее состояние и состояние поступающих GPS -данных)
•
Водонепроницаемый электрический соединитель для
безаварийной работы
•
Монтажные отверстия в корпусе
•
Автоматически определяет скорость передачи данных датчика
GPS
и соответствующим образом регулирует выходные
данные
•
Совместим с системами навигации Matrix
ПРИМЕЧАНИЕ: при использовании ситемы FieldPilot, блок
управления коробкой передач (ТСМ) встроен в систему.
Рисунок 1-11: Модуль коррекции наклона
Ножной переключатель
Ножной переключатель TeeJet - это удобный способ включения/
выключения системы FieldPilot. Он соединен с системой
посредством устойчивой сети локальных контроллеров CAN-bus.
Рисунок 1-12: Ножной переключатель
Пучки проводов
Пучки проводов TeeJet предназначены для обеспечения надежной
работы в жестких условиях. Экранирование и водонепроницаемые
соединения гарантируют надежность и безаварийную работу
электрических соединений.
Рисунок 1-13: Пучок проводов
Расширенная гарантия
Компания TeeJet предоставляет расширенную гарантию на большое
количество навигационных продуктов. Доступна не на всех рынках.
Свяжитесь с вашим агентом по продаже TeeJet для получения
более детальной информации.
●
