Коррекция движения – Инструкция по эксплуатации TeeJet Matrix 840G User Manual
Страница 59
●
54

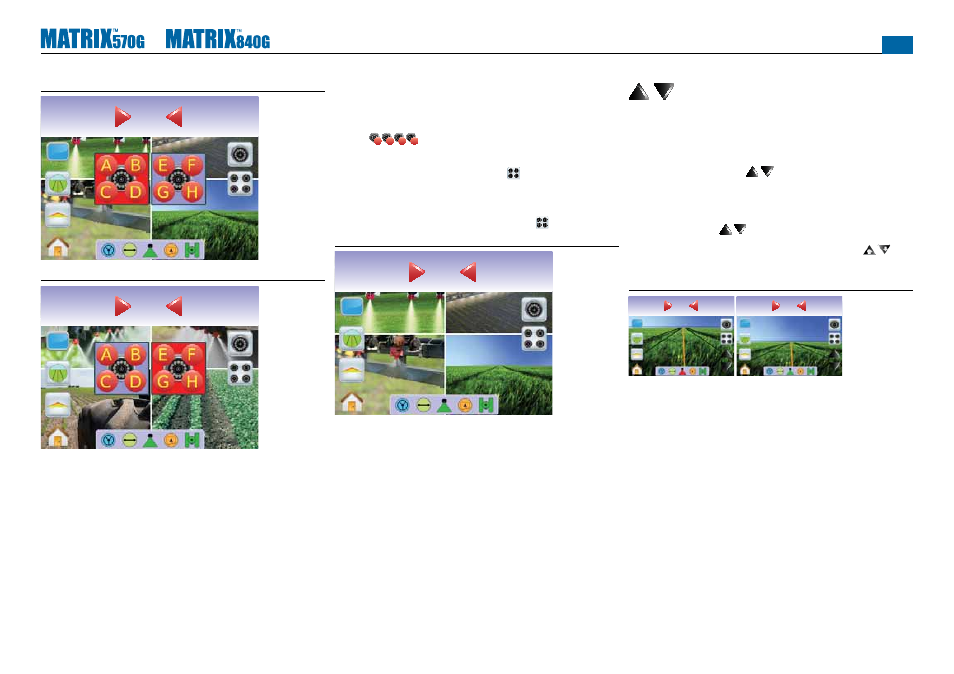

Рисунок 3-61: Выбор разделенного изображения A/B/C/D
Проход
ra
0,0
0
0,0
Рисунок 3-62: Выбор разделенного изображения E/F/G/H
Проход
ra
0,0
0
0,0
Четырехканальный видеокоммутатор
Если в системе установлен четырехканальный (4)
видеокоммутатор, можно установить до четырех (4) камер.
Возможна активация только одной группы изображений (камеры
A/B/C/D
A
B
C
D
).
ПРИМЕЧАНИЕ: Если видеокоммутатор не установлен, КЛАВИША
РАЗДЕЛЕННОЕ ИЗОБРАЖЕНИЕ недоступна.
Чтобы перейти к разделенному видеоизображению:
1.
Нажмите на экран чтобы активировать изображения и выберите
КЛАВИШУ РАЗДЕЛЕННОЕ ИЗОБРАЖЕНИЕ .
Рисунок 3-63: Выбор разделенного изображения A/B/C/D
Проход
ra
0,0
0
0,0
Коррекция движения
Коррекция движения используется для регулировки навигационных
линий и их соответствия полю обзора камеры.
Для регулировки навигационных линий:
1.
Нажмите на экран для активации клавиш и выберите КЛАВИШУ
СТРЕЛКИ ВВЕРХ/ВНИЗ .
◄Стрелка вверх перемещает линию горизонта вверх.
◄Стрелка вниз перемещает линию горизонта вниз.
ПРИМЕЧАНИЕ: Нажмите и удерживайте КЛАВИШИ СТРЕЛКИ
ВВЕРХ/ВНИЗ для быстрой регулировки настроек.
ПРИМЕЧАНИЕ: КНОПКИ УМЕНЬШЕНИЕ/УВЕЛИЧЕНИЕ не
регулируют линию горизонта вверх или вниз.
Рисунок 3-64: Коррекция движения
Проход
ra
2,3
1
0,0
Проход
ra
2,4
1
0,0
