Проверка гидроузла
Используется для проверки правильности направления рулевого
управления и обычно применяется для тщательной настройки
потока масла и для определения времени, требуемого для
полного разворота колёс слева направо (от упора до упора) для
непропорциональных клапанов.
ПРИМЕЧАНИЕ: При использовании непропорциональных клапанов,
количество времени для поворота колес от упора до
упора будет установлено механически регулируемым
потоком масла через клапан. Для более подробных
инструкций см. руководство пользователя вашего
транспортного средства.
1.
Нажмите КЛАВИШУ ПРОВЕРКА ГИДРОУЗЛА .
2.
Поверните колеса влево до упора.
3.
Нажмите ЗЕЛЕНУЮ СТРЕЛКУ . Таким образом, запустится
таймер ниже СИГНАЛА ОСТАНОВКИ, а транспортное средство
повернет вправо.
4.
Нажмите КРАСНЫЙ СИГНАЛ , когда колеса транспортного
средства повернут вправо до упора. Время, показанное под
СИГНАЛОМ ОСТАНОВКИ - это время поворота колес от упора
до упора.
5.
Поверните колеса вправо до упора.
6.
Нажмите КРАСНУЮ СТРЕЛКУ . Таким образом, запустится
таймер ниже СИГНАЛА ОСТАНОВКИ, а транспортное средство
повернет влево.
7.
Нажмите КРАСНЫЙ СИГНАЛ , когда колеса транспортного
средства повернут влево до упора. Время, показанное под
СИГНАЛОМ ОСТАНОВКИ - это время поворота колес от упора
до упора.
8.
Нажмите ВКЛАДКУ НАСТРОЙКА АВТОПИЛОТА FIELDPILOT
для возврата к главному экрану Настройки автопилота FieldPilot.

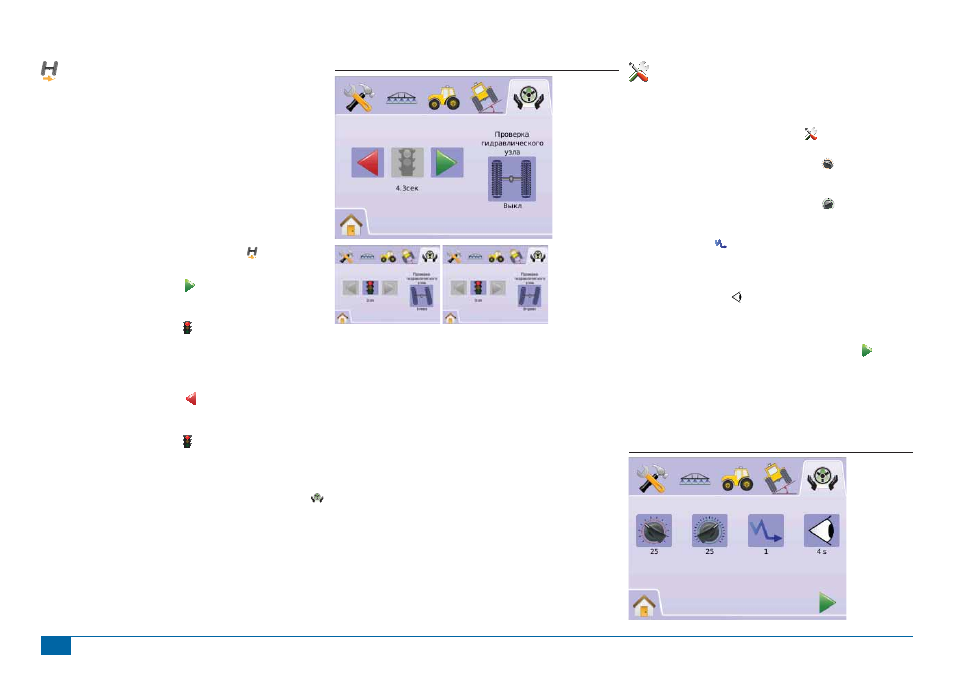

Рисунок 2-67: Проверка гидроузла
Конфигурация автопилота FieldPilot
Конфигурация автопилота FieldPilot используется для конфигурации
предварительной настройки, точной настройки, мёртвой зоны и
прогнозирования.
1.
Нажмите КЛАВИШУ КОНФИГУРАЦИЯ .
2.
Выберите из:
►Общая настройка рулевого управления – определяет,
насколько быстро транспортное средство следует направ-
ляющим линиям в прямолинейном режиме навигации A-B
►Точная настройка рулевого управления – определяет,
насколько быстро транспортное средство следует направ-
ляющим линиям в криволинейном режиме навигации А-В
►Мёртвая зона – настраивает рулевое управления в тех
случаях, когда оно слишком прерывистое или чувствительное,
либо когда транспортное средство постоянно выходит за
пределы направляющей линии
►Прогнозирование – используется в прямолинейном
режиме навигации A-B для настройки подхода транспортного
средства к направляющей линии
ИЛИ
Нажмите КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для
циклического прохождения всех настроек.
ПРИМЕЧАНИЕ: Текст ячеек выбора является текущими
настройками. Во время настройки экрана, нажмите
клавишу для просмотра доступных заводских настроек и
диапазонов установок.
Рисунок 2-68: Конфигурировать экран
