Статусная панель
Сообщает о статусе включения автопилота FieldPilot, режиме
движения, о системе автоматического управления секциями штанги
BoomPilot,
об ограниченной площади и GPS.

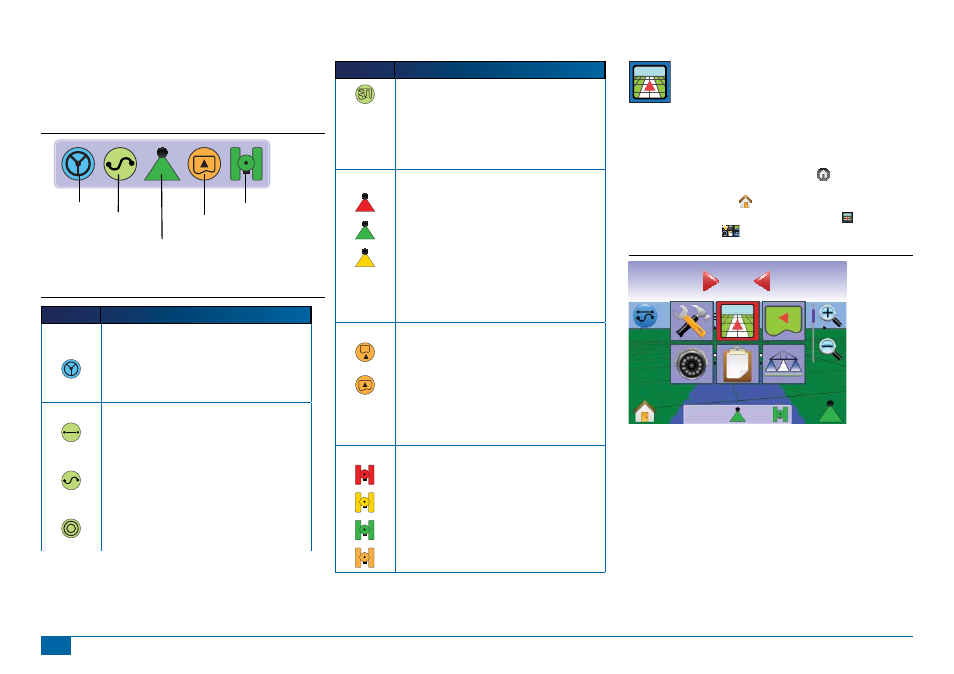

Рисунок 3-9: Статусная панель
Статус GPS
Статус ограниченной
площади
Статус системы автоматического
управления секциями штанги
BoomPilot
Режим
движения
Статус автопилота
FieldPilot
Рисунок 3-10: Клавиши статусной панели
Клавиша
Описание
Статус автопилота Комплексного
автоматического управления руля и системы
управления уровнем (FieldPilot).
Есть клавиша = включен.
Нет клавиши = отключен.
Режим движения.
Прямолинейное А-В движение. Обеспечивает
прямую навигационную линию на основе
опорных точек А и В.
Криволинейное А-В движение. Обеспечивает
навигационную линию по кривой на основе
опорной линии (А-В).
Режим движения по кругу. Обеспечивает
движение вокруг центральной точки, с
направлением внутрь или наружу.
Клавиша
Описание
Режим последнего прохода. Курсоуказатель
обнаружит ближайший прилегающий проход
и на его основе предоставит навигационную
информацию.
Отсутствие режима движения. Отключение
режима движения. Клавиша отсутствует.
Статус Системы Автоматического Управления
Секциями Штанги (BoomPilot).
Красный цвет = отключен/ручной режи.
Зеленый цвет = автоматический режим
управления секциями.
Желтый цвет = все секции включены.
Нет изображения = одинарная секция штанги (в
системе не установлен многофункциональный
кабель Smart или модуль управления секциями
SDM )
Статус ограниченной площади
Внешняя граница = означает, что текущее
движение происходит с внешней стороны
ограниченной площади.
Внутренняя граница = означает, что текущее
движение происходит с внутренней стороны
ограниченной площади.
Нет изображения = границы не установлены.
Статус сигнала GPS.
Красный = сигнал GPS отсутсвует.
Желтый = принимается автономный сигнал
GPS.
Зеленый = принимается корректируемый сигнал
DGPS, WAAS/RTK.
Оранжевый = принимается автономный сигнал
в режиме Glide/ClearPath.
ВИД ТРАНСПОРТНОГО СРЕДСТВА
Вид транспортного средства создает компьютерное
изображение положения транспортного средства
на обрабатываемой территории. На этом экране пользователю
доступны режимы движения, границы обрабатываемой территории
и система автоматического управления секциями штанги BoomPilot.
Для доступа к экрану Вида транспортного средства.
1.
Нажмите КНОПКУ ГЛАВНАЯ СТРАНИЦА или нажмите на
экран, чтобы активировать клавиши, и выберите КЛАВИШУ
ГЛАВНАЯ СТРАНИЦА в нижнем левом углу экрана.
2.
Выберите ВИД ТРАНСПОРТНОГО СРЕДСТВА из меню
Главная страница
.
Рисунок 3-11: Меню настроек – Вид транспортного средства
Проход
ra
0,0
0
0,0
