Инструкция по эксплуатации TeeJet Matrix 840G User Manual
Страница 46
41
98-05187 R2
www.teejet.com

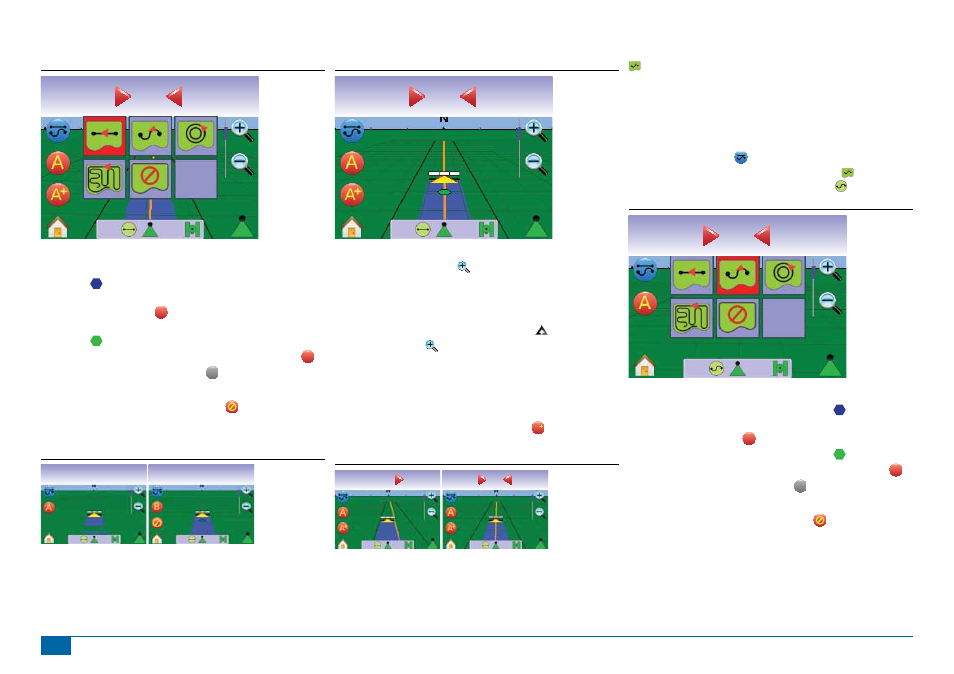

Рисунок 3-13: Выбор режима движения
Проход
ra
0,0
0
0,0
Отметка точек А и В
1.
Перемещайте транспортное средство к нужному расположению
точки А .
2.
Пока транспортное средство находится в движении, нажмите
КЛАВИШУ ОТМЕТКА А
A
.
3.
Перемещайте транспортное средство к нужному расположению
точки В .
4.
Для установки линии А-В, нажмите КЛАВИШУ ОТМЕТКА В
B
.
ПРИМЕЧАНИЕ: КЛАВИША ОТМЕТКА В
B
недоступна для выбора
(серая), пока не пройдено минимальное расстояние (3,0 м).
Используйте КЛАВИШУ ОТМЕНА ОТМЕТКИ для того, чтобы
отменить команду установки Отметки А и вернуться к предыдущей
навигационной линии А-В (если она установлена).
Рисунок 3-14: Отметьте точки А и В
km/h
ra
1,20
10,5
Отметка А
km/h
ra
2,60
10,5
Отметка B
На экране начнет появляться информация о навигации
Рисунок 3-15: Прямолинейное движение А-В
Проход
ra
3,57
0
0,0
ПРИМЕЧАНИЕ: При виде перспективы отображается компас
(клавиша Увеличить используется для отображения
горизонта).
ПРИМЕЧАНИЕ: Когда есть вид перспективы обзора,
показывается компас (Для показа горизонта
используется КНОПКА УМЕНЬШЕНИЕ или клавиша
Уменьшение ).
Функция Сместить точку А+
Функция Сместить точку А+ позволяет смещение существующей
линии навигации А-В до текущего местонахождения транспортного
средства.
1.
Нажмите КЛАВИШУ СМЕСТИТЬ ТОЧКУ А+
A
для установки
новой линии навигации.
Рисунок 3-16: Сместить точку А+
Проход
ra
3,80
-2
5,1
Проход
ra
3,81
-2
0,0
Криволинейноe А-В движение
Криволинейное движение А-В обеспечивается навигационной
линией по кривой на основе опорной линии (А-В). Начальная линия
используется для расчета других навигационных линий.
Активируйте Криволинейное движение А-В
1.
Нажмите на экран для активации клавиш и выберите КЛАВИШУ
РЕЖИМ ДВИЖЕНИЯ
2.
Выберите КРИВОЛИНЕЙНОЕ ДВИЖЕНИЕ А-В .
◄Клавиша Статусная панель поменяется на .
Рисунок 3-17: Выбор режима движения
Проход
ra
0,0
0
0,0
Отметка точек А и В
1.
Поезжайте к нужному расположению точки А .
2.
Пока транспортное средство находится в движении, нажмите
КЛАВИШУ ОТМЕТКА А
A
.
3.
Поезжайте к нужному расположению точки В .
4.
Для установки линии А-В, нажмите КЛАВИШУ ОТМЕТКА В
B
.
ПРИМЕЧАНИЕ: КЛАВИША ОТМЕТКА В
B
недоступна для выбора
(серая), пока не пройдено минимальное расстояние (3,0 м).
Используйте КЛАВИШУ ОТМЕНА ОТМЕТКИ для того, чтобы
отменить команду установки Отметки А и вернуться к предыдущей
навигационной линии А-В (если она установлена).
