Страница 47: Отметка точек а и в
●
42

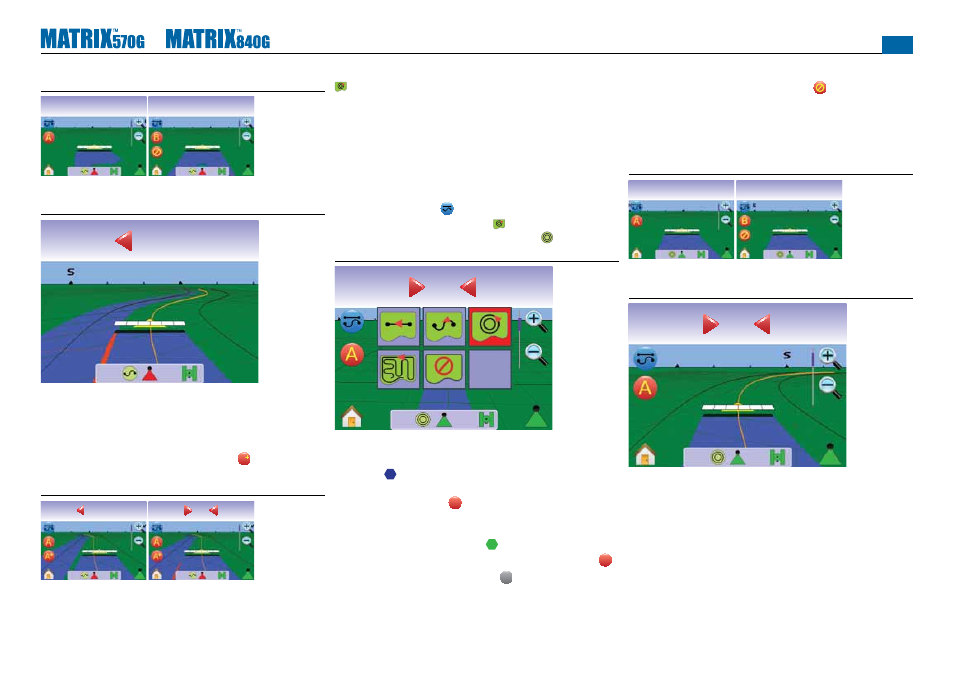

Рисунок 3-18: Отметьте точки А и В
km/h
ra
1,20
10,5
Отметка А
km/h
ra
2,60
10,5
Отметка B
На экране начнет появляться информация о навигации.
Рисунок 3-19: Криволинейное движение А-В
Проход
ra
8,96
-1
3,2
Функция Сместить точку А+
Функция Сместить точку А+ позволяет смещение существующей
линии навигации А-В до текущего местонахождения транспортного
средства.
1.
Нажмите КЛАВИШУ СМЕСТИТЬ ТОЧКУ А+
A
для установки
новой линии навигации.
Рисунок 3-20: Сместить точку А+
Проход
ra
3,80
-2
5,1
Проход
ra
3,81
-2
0,0
Движение по кругу
Режим движения по кругу обеспечивает движение вокруг
центральной точки, с направлением внутрь или наружу.
Он используется при распылении продукта в центре поля, во время
кругового движения, радиус которого совпадает с радиусом оси
вращения оросительной системы.
Активируйте движение по кругу
1.
Нажмите на экран для активации клавиш и выберите КЛАВИШУ
РЕЖИМ ДВИЖЕНИЯ
2.
Выберите ДВИЖЕНИЕ ПО КРУГУ .
◄Клавиша Статусная панель поменяется на .
Рисунок 3-21: Выбор режима движения
Проход
ra
0,0
0
0,0
Отметка точек А и В
1.
Перемещайте транспортное средство к нужному расположению
точки А .
2.
Пока транспортное средство находится в движении, нажмите
КЛАВИШУ ОТМЕТКА А
A
.
3.
Перемещайте транспортное средство вдоль кривой, образуемой
поворотом (хорошей направляющей является колесная колея) к
нужному расположению точки В .
4.
Для установки кривой А-В, нажмите КЛАВИШУ ОТМЕТКА В
B
ПРИМЕЧАНИЕ: КЛАВИША ОТМЕТКА В
B
недоступна для
выбора (серая), пока не пройдено минимальное расстояние
(50,0 м) или при вождении по прямой.
Используйте КЛАВИШУ ОТМЕНА ОТМЕТКИ для того, чтобы
отменить команду установки Отметки А и вернуться к предыдущей
навигационной линии А-В (если она установлена).
ПРИМЕЧАНИЕ: Для начала движения по кривой, всю длину
окружности объезжать не нужно.
Рисунок 3-22: Отметьте точки А и В
km/h
ra
1,20
10,5
Отметка А
km/h
ra
2,60
10,5
Отметка B
На экране начнет появляться информация о навигации.
Рисунок 3-23: Движение по кругу
Проход
ra
5,36
0
0,0
