ГЛАВА 1 – КРАТКОЕ ОПИСАНИЕ ПРОДУКТА
Matrix™ позволяет управлять комплексом подсоединенных устройств, а также составлением
карт и навигацией GPS, автопилотом (FieldPilot ® ), Системой Автоматического Управления
Секциями Штанги (BoomPilot ® ), и сбором данных на одном экране с использованием
технологии шины сети локальных контроллеров CAN bus. Таким образом, большое
количество панелей в кабине заменяется одной многофункциональной системой.
ХАРАКТЕРИСТИКИ СИСТЕМЫ
• RealView™ Движение в режиме реального видео
Информация о движении и видеоизображение отображаются одновременно с помощью от
одной до четырех подсоединенных камер
• BoomPilot ® ( автоматическое управление секциями штанги) может выключать распылитель
или секции распыления, автоматически уменьшая зоны перекрытия и исключая пропуски
• FieldPilot ® ( вспомогающее управление рулём и уровнем расхода продукта) может выполнять
движения по прямолинейной и криволинейной траекториям.
• Простая в использовании 3-D навигация, точная и безошибочная на любых видах местности
• Светодиодная панель движения транспортного средства или прохода с графическим
изображением для полной информации по навигации
• Карта покрытия/Экспорт данных в PDF, KML или SHP
• Яркий, удобочитаемый при дневном освещении экран размером 14,5 см или 21,3 см.
• Модернизация продукта включает:
- FieldPilot Вспомогательную систему управления рулём и уровнем расхода продукта
( автопилот)
- BoomPilot Систему автоматического управления секциями штанги
- Модуль коррекции наклона
- Видеокоммутатор для установки до 8 камер
- Внешний GPS-приемник или модернизации антенны
• Управление до 15 отдельных секций
• Четыре режима цветной 3-D навигации – прямолинейный А-В, криволинейный А-В, по кругу и
режим последнего прохода
• Меню на 13 языках для международного использования продукта
• Упрощенная работа управления продуктом и ведение записей GPS
• Понятные пиктограммные клавиши проводят пользователя через меню выбора процесса
• Высококачественный процессор GPS с небольшой внешней антенной
• Применяются два счетчика площадей
КОМПОНЕНТЫ СИСТЕМЫ
Экран Matrix 570G
Система Matrix создана для многолетнего использования в типичных сельскохозяйственных
рабочих условиях. Плотно подогнанный корпус, в комбинации с резиновой крышкой на всех
соединителях означает, что обычно пыльная внешняя среда не станет причиной неисправностей
в эксплуатации.

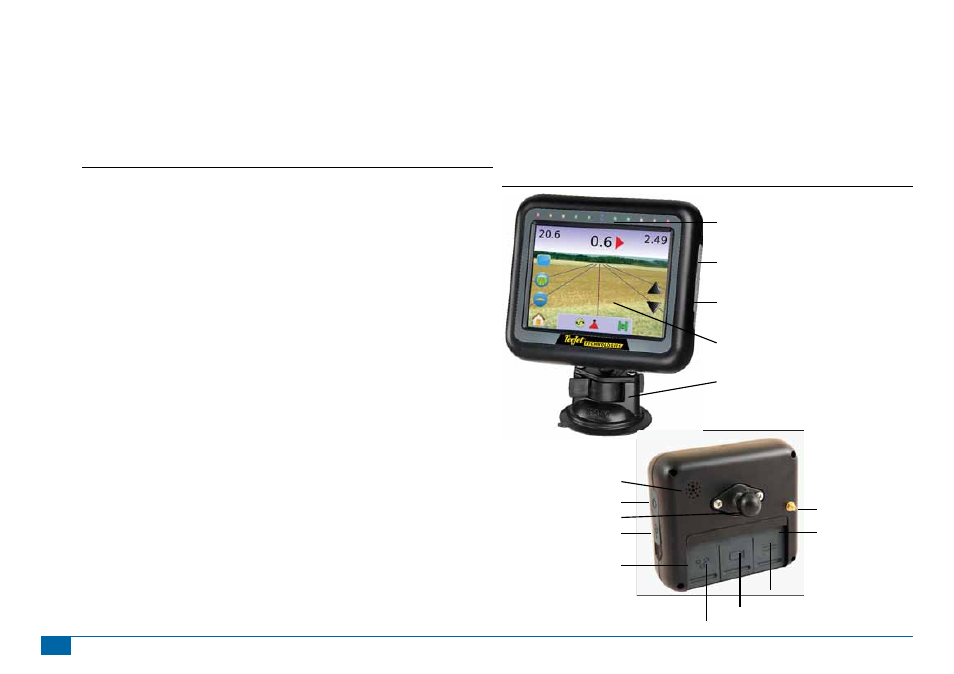

Рисунок 1-1: Экран, вид спереди и сзади
Кнопка питания
USB- порт с резиновой крышкой Резиновые крышки
соединителей
Соединение антенны GPS
Встроенная стойка для ЗУПД
Громкоговоритель
Соединители, расположены
в углублениях
Соединение сигнала скорости
Соединение камеры
Соединение источника питания
Встроенная светодиодная панель
Кнопка питания
USB- порт с резиновой крышкой
Стандартная консоль ЗУПД
Яркий сенсорный экран
