61
98-05187 R2 www.teejet.com

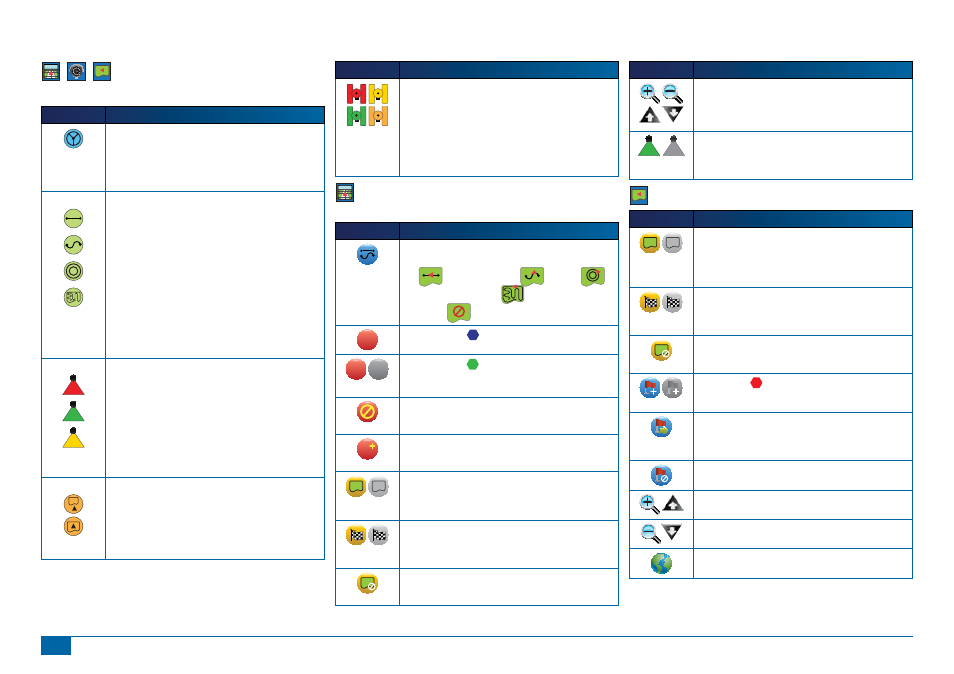

Экраны навигации
Клавиши статусной панели
Клавиша Описание
Статус автопилота Комплексного автоматического
управления руля и системы управления уровнем
(FieldPilot).
Есть клавиша = включен.
Нет клавиши = отключен.
Режим движения.
Прямолинейное А-В движение. Обеспечивает прямую
навигационную линию на основе опорных точек А и В.
Криволинейное А-В движение. Обеспечивает
навигационную линию по кривой на основе опорной линии
( А-В).
Режим движения по кругу. Обеспечивает движение вокруг
центральной точки, с направлением внутрь или наружу.
Режим последнего прохода. Курсоуказатель обнаружит
ближайший прилегающий проход и на его основе
предоставит навигационную информацию.
Отсутствие режима движения. Отключение режима
движения. Клавиша отсутствует.
Статус Системы Автоматического Управления Секциями
Штанги (BoomPilot).
Красный цвет = отключен/ручной режи.
Зеленый цвет = автоматический режим управления
секциями.
Желтый цвет = все секции включены.
Нет изображения = одинарная секция штанги (в системе
не установлен многофункциональный кабель Smart или
модуль SDM )
Статус ограниченной площади
Внешняя граница = означает, что текущее движение
происходит с внешней стороны ограниченной площади.
Внутренняя граница = означает, что текущее движение
происходит с внутренней стороны ограниченной площади.
Нет изображения = границы не установлены.
Клавиша Описание
Статус сигнала GPS.
Красный = сигнал GPS отсутсвует.
Желтый = принимается автономный сигнал GPS.
Зеленый = принимается корректируемый сигнал
DGPS,WAAS/RTK.
Оранжевый = принимается автономный сигнал в режиме
Glide/ClearPath.
Отображение режимов транспортного
средства
Клавиша Описание
Режим движения. Нажмите, чтобы выбрать режим
движения. Возможные режимы - прямолинейный
А-В
, криволинейный А-В , по кругу ,
режим последнего прохода , или режим движения
отсутствует .
A Отметьте точку А . Нажмите, чтобы отметить исходную
точку опорной линии.
B B Отметьте точку B . Нажмите, чтобы отметить конечную
точку опорной линии. Если линия серого цвета - это
означает, что минимальное расстояние не пройдено.
Отменить точку А. Эта функция отменяет точку А и
возвращается к ранее зарегистрированной опорной линии
АВ (если она была ранее установлена).
A
Сместить точку А+. Эта функция смещает ранее
установленную опорную линию на текущую позицию
транспортного средства.
Отметка границы. Устанавливает территорию распыления
и определяет зону отсутствия распыления. Граница
устанавливается с внешней стороны от обработанного
прохода. Серый цвет = GPS недоступна.
Конец границы. Завершение процесса установки границы.
Границы также можно закрыть, двигаясь в границах ширины
прохода от начальной точки. Серый цвет = минимальное
расстояние не пройдено.
Отмена границы. Производится отмена новой разметки
границ. Возврат к предыдущим границам (если
установлены).
Клавиша Описание
Уменьшение/Увеличение. Клавиши или кнопки регулируют
вид транспортного средства или перспективу обзора по
отношению к горизонту с транспортного средства до вида с
высоты птичьего полета.
Система Автоматического Управления Секциями Штанги
(BoomPilot). Выбор автоматического режима управления
секциями. Серый цвет означает, что сигнал GPS
недоступен.
Опции вида поля
Клавиша Описание
Разметка границы. Устанавливает обрабатываемую
территорию и определяет зону отсутствия обработки.
Граница устанавливается с внешней стороны от
обработанного прохода. Серый цвет = сигнал GPS
недоступен.
Граница установлена. Завершение процесса установки
периметра границы. Границу также можно замкнуть, двигаясь
в пределах ширины прохода от начальной точки. Серый цвет
= минимальное расстояние не пройдено.
Отмена границы. Производится отмена новой разметки
границ. Возврат к предыдущим границам (если
установлены).
Отметка точки . Устанавливает точку расположения
транспортного средства. Серый цвет = сигнал GPS
недоступен.
Возврат к точке. Показывает расстояние для возвращения к
установленной точке. (Переключите на режим отображения
транспортного средства, чтобы обеспечить навигацию к
установленной точке).
Отмена точки. Удаление отмеченной точки.
Уменьшение. Клавиша или кнопка уменьшает участок,
который отображается на экране.
Увеличение. Клавиша или кнопка увеличивает участок,
который отображается на экране.
Общий вид. Расширяет вид на экране до наиболее
возможного.
