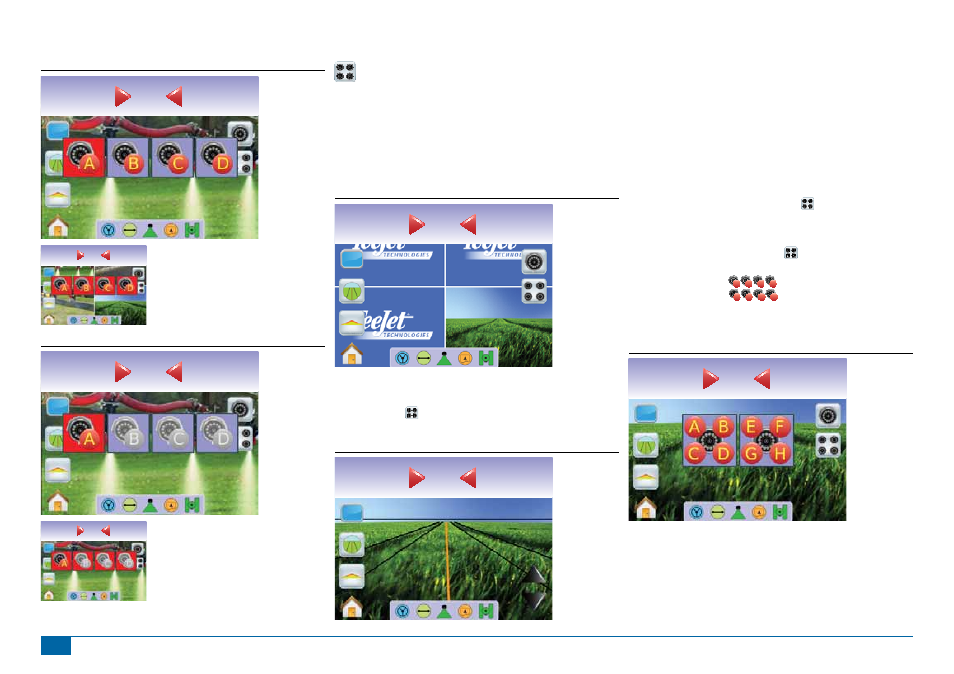

Рисунок 3-56: Выбор камеры
Проход
ra
0,0
0
0,0
km/h
ra
0,0
0
0,0
Рисунок 3-57: Доступна только одна камера
Проход
ra
0,0
0
0,0
km/h
ra
0,0
0
0,0
Разделенное видеоизображение
Если установлен видеокоммутатор, Разделенное изображение
позволяет выбрать один из двух вариантов четырех изображений
(A/B/C/D
или E/F/G/H), чтобы разделить экран на четыре отдельных
внешних видеосигнала, находясь в режиме Навигация в режиме
реального видео.
Если порт видеокоммутатора не имеет камеры, участок экрана
этого порта заполнит логотип TeeJet.
Рисунок 3-58: Неактивные порты камеры
Проход
ra
0,0
0
0,0
Видеокоммутатор отсутствует
Если видеокоммутатор не установлен, клавиша РАЗДЕЛЕННОЕ
ИЗОБРАЖЕНИЕ недоступна и доступен только один (1) внешний
видеосигнал.
Рисунок 3-59: Видеокоммутатор не установлен
Проход
ra
0,0
0
0,0
Восьмиканальный видеокоммутатор
Если в системе установлен восьмиканальный (8) видеокоммутатор,
можно установить до восьми (8) камер. Можно выбрать одну из двух
групп четырех изображений (A/B/C/D или E/F/G/H).
ПРИМЕЧАНИЕ: при установке четырех или менее камер,
в портах A, B, C или D, установки экрана будут
происходить в соответствии с инструкциями для
Четырехканального видеокоммутатора.
ПРИМЕЧАНИЕ: Если видеокоммутатор не установлен КЛАВИША
РАЗДЕЛЕННОЕ ИЗОБРАЖЕНИЕ недоступна.
Для изменения активного разделенного изображения камер:
1.
Нажмите на экран для активации клавиш и выберите
РАЗДЕЛЕННОЕ ИЗОБРАЖЕНИЕ .
2.
Выберите:
►КАМЕРА A/B/C/D
A
B
C
D
►КАМЕРА E/F/G/H
E
F
G
H
ПРИМЕЧАНИЕ: если возможен только вариант A/B/C/D, камеры
устанавливаются только в портах A, B, C и D.
Рисунок 3-60: Разделенное изображение
Проход
ra
0,0
0
0,0
