Направление по отношению к штанге
Направление по отношению к штанге определяет, где расположена
штанга при движении транспортного средства вперед: впереди или
сзади GPS антенны.
1.
Нажмите КЛАВИШУ НАПРАВЛЕНИЕ ПО ОТНОШЕНИЮ К
ШТАНГЕ
2.
Нажмите КЛАВИШИ СТРЕЛКИ ВВЕРХ/ВНИЗ для выбора:
►Назад
–
означает, что штанга расположена сзади GPS
антенны
►Вперед
–
означает, что штанга расположена спереди
GPS
антенны
3.
Нажмите
►КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для перехода к
Расстоянию сдвига штанги.
►ВКЛАДКУ НАСТРОЙКА ТРАНСПОРТНОГО СРЕДСТВА
для возврата на главный экран Настройки транспортного
средства.
ПРИМЕЧАНИЕ: Эта настройка необходима для работы
автопилота FieldPilot и датчика угла наклона, а также
для правильной работы системы автоматического
управления секциями штанги BoomPilot.

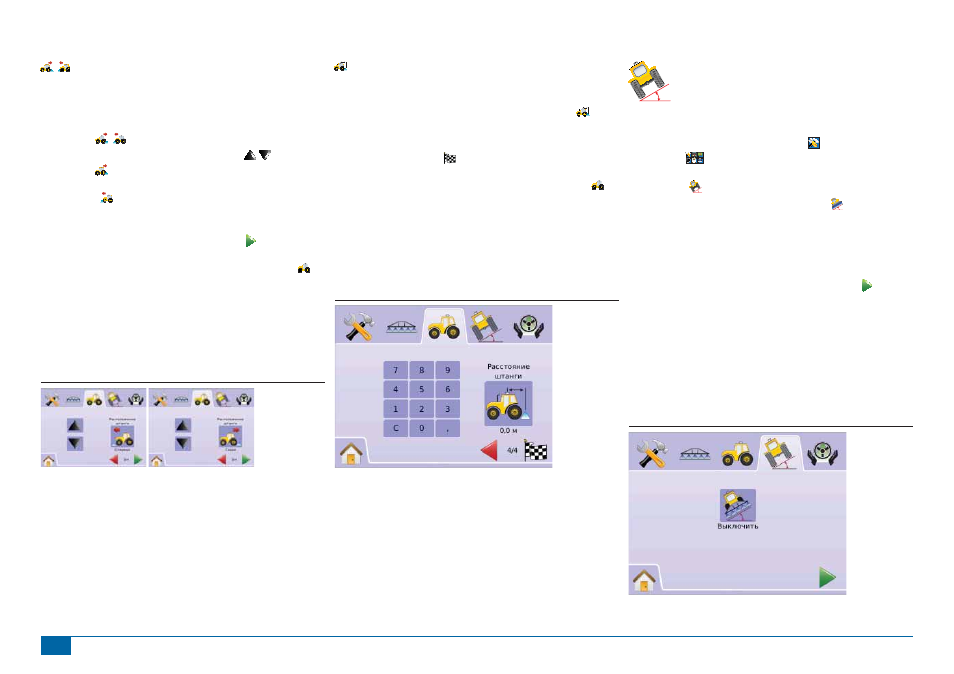

Рисунок 2-49: Направление по отношению к штанге
Расстояние сдвига штанги
Расстояние сдвига штанги определяет расстояние от GPS антенны
до штанги. Диапазон равен 0,0 - 50,0 метров.
1.
Нажмите КЛАВИШУ РАССТОЯНИЕ СДВИГА ШТАНГИ
.
2.
Используйте экран ввода для установки расстояния сдвига.
3.
Нажмите
►КЛЕТЧАТЫЙ ФЛАГ для завершения Настройки
транспортного средства.
►ВКЛАДКУ НАСТРОЙКА ТРАНСПОРТНОГО СРЕДСТВА
для возврата на главный экран Настройки транспортного
средства.
ПРИМЕЧАНИЕ: Эта настройка необходима для работы
автопилота FieldPilot и датчика угла наклона, а также
для правильной работы системы автоматического
управления секциями штанги BoomPilot.
Рисунок 2-50: Расстояние сдвига штанги
НАСТРОЙКА МОДУЛЯ
КОРРЕКЦИИ НАКЛОНА
Настройка модуля коррекции наклона используется
для калибровки модуля коррекции наклона, позволяя применение
коррекции наклона на холмистой или наклонной местности.
1.
Выберите НАСТРОЙКУ УСТРОЙСТВА из меню Главная
страница
.
2.
Нажмите ВКЛАДКУ НАСТРОЙКА МОДУЛЯ КОРРЕКЦИИ
НАКЛОНА
3.
Нажмите КЛАВИШУ КОРРЕКЦИЯ НАКЛОНА
4.
Выберите из:
►Вкл –коррекция наклона будет применяться к позиции GPS
антенны
►Выкл – коррекция наклона применяться не будет
ИЛИ
Нажмите КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для
циклического прохождения всех настроек.
ПРИМЕЧАНИЕ: При использовании автопилота FieldPilot, Модуль
коррекции наклона встроен в систему.
ПРИМЕЧАНИЕ: Перед калибровкой наклона следует сначала
ввести высоту антенны.
ПРИМЕЧАНИЕ: Текст ячейки выбора является текущей
настройкой.
Рисунок 2-51: Коррекция наклона
