49
98-05187 R2 www.teejet.com
Плоский вид
Плоский вид позволяет позиционировать экран до необходимого
вида вручную.
Для ввода плоского вида и перемещения экрана:
1.
Для настройки вида экрана вручную, нажмите на экран для
активации клавиш и выбора КЛАВИШИ ПЛОСКИЙ ВИД
2. Нажмите СТРЕЛКИ в нужном направлении для
продвижения вида на экране (вниз, налево, направо, вверх).
ПРИМЕЧАНИЕ: Нажмите и удерживайте СТРЕЛКИ
для быстрой регулировки настроек.
Для выхода из режима Плоского вида:
1.
Нажмите КЛАВИШУ ВЫХОД ИЗ ПЛОСКОГО ВИДА .
ПРИМЕЧАНИЕ: Нажмите КЛАВИШУ ОБЩИЙ ВИД для
центровки транспортного средства на экране.

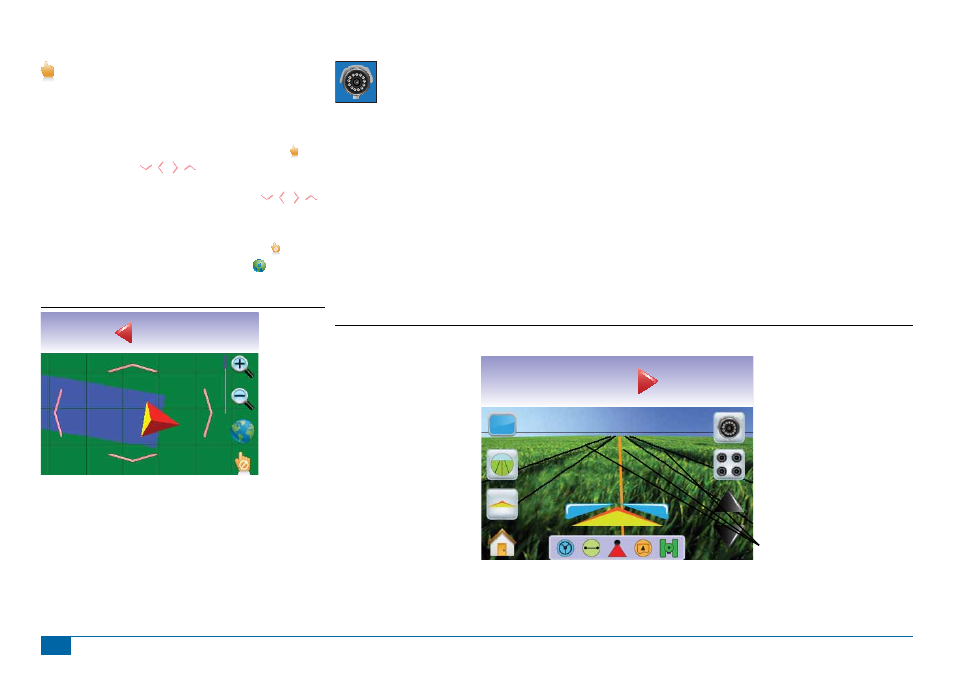

Рисунок 3-44: Плоский вид
Проход ra
10,0 10
1,3
ПРИМЕЧАНИЕ: Для того, чтобы вернуться в любой другой вид
экрана, нужно выйти из режима Плоского вида.
НАВИГАЦИЯ В РЕЖИМЕ
РЕАЛЬНОГО ВИДЕО
Навигация в режиме реального видео позволяет
вывести на экран реальное видеоизображение вместо
компьютерного изображения.
Если в системе установлен видеокоммутатор, возможны два
варианта видео:
• Одно изображение – можно выбрать одно из изображений
возможных восьми камер, чтобы изменить вид
видеоизображения.
• Разделенное изображение – можно выбрать одну из двух
групп изображений четырех камер (A/B/C/D или E/F/G/H),
чтобы разделить экран на четыре отдельных внешних
видеосигнала.
С этого экрана можно ввести навигацию на режимы видео и угол
управления.
Навигация на экране
Навигационные линии
►Оранжевая линия – активная навигационная линия
►Черные линии – смежные навигационные линии
Рисунок 3-45: Общее описание движения в режиме реального видео
km/h ra
0,53 14,6
5,8
Панель навигации
Коррекция движения
Выбор видеокамеры
Разделенный экран
Статусная панель
Навигационные
направляющие линии
Полный экран
Движение в режиме
реального видео
Угол движения
Опции Главная страница/Меню или
нажмите кнопку Главная страница
