Инструкция по эксплуатации TeeJet Matrix 840G User Manual
Страница 21
●
16
Источник GPS
Источник GPS может устанавливать COM-порт во «Внутренний»
или «Внешний» режимы.
1.
Нажмите КЛАВИШУ GPS .
2.
Нажмите КЛАВИШУ ИСТОЧНИК GPS .
3.
Выберите из:
►Внутренний – использование встроенного приёмника (D)GPS
(
при наличии) для передачи данных
►Внешний – получение внешнего сигнала (D)GPS
4.
Нажмите
►КЛАВИШУ СТРЕЛКА СТРАНИЦА ВПРАВО для перехода к
Статусу GPS.
►ВКЛАДКУ НАСТРОЙКА СИСТЕМЫ для возврата на
главный экран Настройки системы.
ПРИМЕЧАНИЕ: Эта настройка необходима для работы
автопилота FieldPilot и датчика угла наклона, а также
для правильной работы системы автоматического
управления секциями штанги BoomPilot.

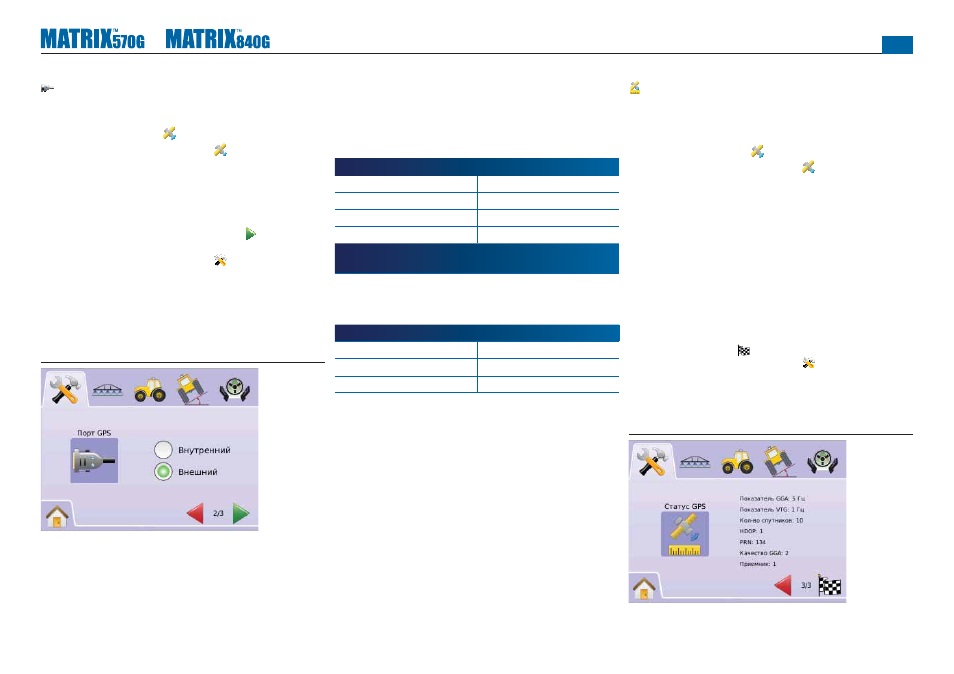

Рисунок 2-17: Источник GPS
ПРИМЕЧАНИЕ: Работа с такими сигналами GPS, как Omnistar
HP/XP или RTK, требует настройки Источника GPS на
Внешний сигнал.
Минимальные требования конфигурации внешнего
приемника
До того, как Matrix подключится и начнет работать с внешним
приемником GPS должны быть соблюдены следующие
минимальные требования конфигурации.
Установка порта с последовательным выводом данных
Скорость в бодах
19200
Биты информации
8
Четность
Нет
Стоп-бит
1
Требования подключения порта с последовательным
выводом данных
Входящий 9-контактный последовательный кабель RS-232
ПРИМЕЧАНИЕ: может потребоваться 0-модемный адаптер в
зависимости от контакта приемника.
NMEA цепочки
GGA
5
Гц
VTG
5
Гц
ZDA
0,2
Гц
Статус GPS
Статус GPS показывает информацию о скорости передачи данных,
количестве спутников в поле зрения, качества спутников и текущий
идентификационный номер спутника DGPS.
1.
Нажмите КЛАВИШУ GPS .
2.
Нажмите КЛАВИШУ ИСТОЧНИК GPS для просмотра
информации, включающей:
◄Данные о скорости передачи GGA/VTG – количестве позиций
GPS
в секунду.
◄Количество спутников – количество спутников GPS в поле
зрения (для DGPS необходимо минимум 4).
◄HDOP – показатель снижения точности определения
положения спутников в горизонтальной плоскости.
Предпочтительно значение HDOP ниже 2.
◄PRN – текущий идентификационный номер спутника DGPS
(
см. таблицу PRN).
◄Качество GGA – текущий показатель качества сигнала GPS.
(
см. таблицу GGA).
3.
Нажмите
►КЛЕТЧАТЫЙ ФЛАГ для завершения Настройки GPS.
►ВКЛАДКУ НАСТРОЙКА СИСТЕМЫ для возврата на
главный экран Настройки системы.
ПРИМЕЧАНИЕ: Если GPS недоступна, все вводимые данные
будут “Недействительными.”
Рисунок 2-18: Статус GPS
