раБота МоНИтора разМЕра каПЕль
Строка состояния
Состояние капель/давления отображает информацию о текущем
состоянии размеров капель и давлении системы.
1. Нажмите значок СОСТОЯНИЕ КАПЕЛЬ/ДАВЛЕНИЯ
.
2. Нажмите в любом месте экрана, чтобы вернуться на экран
навигации.

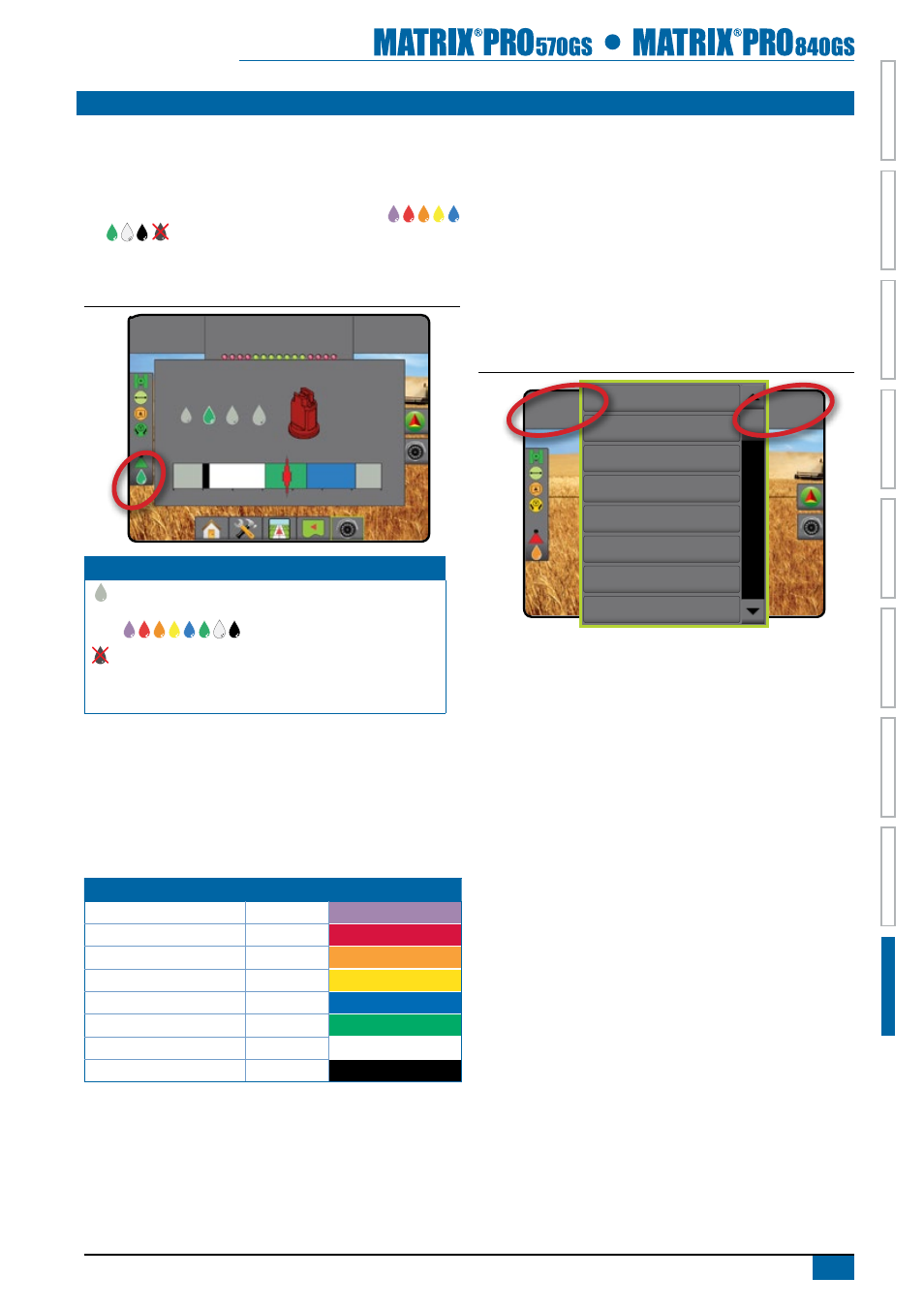

Рисунок 9-8: Состояние капель/давления
VC 3,5
бар
Отметка А
AIXR TeeJet® AIXR11004
очень крупные
0 1 2 3 4 5 6 7 бар
3,5
бар
Состояние капель/давления
Цветной = включен. Цвет капель напрямую связан
с текущим размером капель. Варианты цвета включают:
Зачеркнут = отключен
Нет значка = комплект интерфейса датчика давления не
установлен в системе
Таблица размеров капель
При выборе распыляющей насадки, производящей капли одной из
восьми категорий размеров, важно помнить, что одна насадка может
создавать капли различного размера при различном давлении.
Насадка может создавать капли среднего размера при низком
давлении и мелкие капли при повышении давления.
Категория Символ Цветовой код
Самые мелкие XF Фиолетовый
Очень мелкие VF Красный
Мелкие F Оранжевый
Средние M Желтый
Крупные C Синий
Очень крупные VC Зеленый
Самые крупные XC Белый
Крайне крупные UC Черный
Панель навигации
Панель информации сообщает о вашем выборе выбираемой
информации, включая текущее давление системы и текущий
размер капель.
1. Нажмите на окно ВЫБИРАЕМОЙ ИНФОРМАЦИИ.
2. Выберите из:
►Давление системы –– отображает текущее давление системы
►Размер капель – отображает текущий размер капель
3. Нажмите в любом месте экрана вне окна выбора, чтобы
вернуться на экран навигации.
Рисунок 9-9: Выбираемая информация на панели навигации
3,5
бар
VC Отметка А
Скорость
общая обработанная площадь
время
давление системы
размер капли
Направление
время внесения
Номер прохода
