Состояние режима навигации
Состояние режима навигации отображает информацию в отношении
схемы навигации, имени текущей направляющей и количестве
направляющих, сохраненных на консоли.
1. Нажмите значок РЕЖИМ НАВИГАЦИИ
.

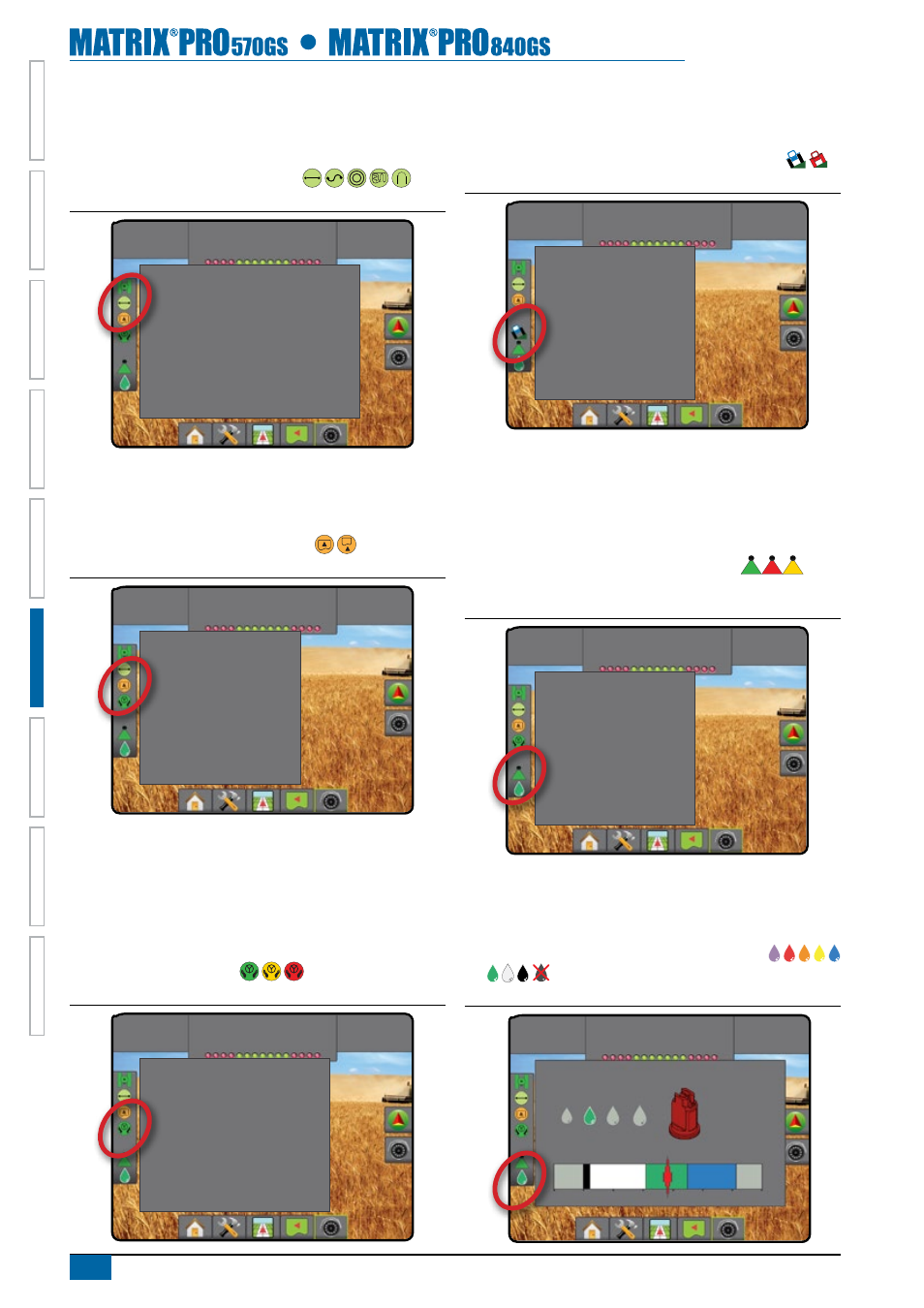

Рисунок 6-5: Состояние режима навигации
27,00
га
10,0
км/ч
Отметка А
тип движения: Прямая направляющая ав
Имя направляющей: Stream edge
общее количество направляющих: 4
Состояние ограниченной зоны
Состояние ограниченной площади отображает информацию о зонах
в пределах текущих границ.
1. Нажмите значок ОГРАНИЧЕННАЯ ЗОНА
.
Рисунок 6-6: Состояние ограниченной зоны
27,00
га
10,0
км/ч
Отметка А
рабочая площадь: 12,54 га
внешняя площадь: 10,49 га
внутренняя площадь: 2,05 га
Состояние системы подруливания/серворуль/
автопилот
Состояние системы подруливания/серворуль/автопилот отображает
информацию о текущем состоянии системы подруливания/
серворуль/автопилот, включая состояние наклона.
1. Нажмите значок СОСТОЯНИЕ СИСТЕМЫ ПОДРУЛИВАНИЯ/
СЕРВОРУЛЬ/АВТОПИЛОТ .
Рисунок 6-7: Состояние системы подруливания/автопилота
27,00
га
10,0
км/ч
Отметка А
уг.пов.: 0,1 град/с
коррекция наклона отключена
Состояние системы подруливания/
серворуль/автопилот:
отключен
Ниже минимальной скорости
Сидение свободно
ошибка датчика руля
Состояние коррекции наклона
Состояние коррекции наклона отображает информацию о текущем
состоянии системы коррекции наклона.
1. Нажмите значок СОСТОЯНИЯ КОРРЕКЦИИ НАКЛОНА
.
Рисунок 6-8: Состояние коррекции наклона
27,00
га
10,0
км/ч
Отметка А
Наклон X: 1,3 град
Наклон Y: 0,2 град
Состояние системы автоматического
управления секциями штанги BoomPilot
Состояние системы автоматического управления секциями штанги
BoomPilot отображает информацию о текущем состоянии системы
BoomPilot.
1. Нажмите на значок СОСТОЯНИЕ BOOMPILOT
.
Рисунок 6-9: Состояние системы автоматического управления
секциями штанги BoomPilot
27,00
га
10,0
км/ч
Отметка А
количество секций: 15
Состояние капель/давления
Состояние капель/давления отображает информацию о текущем
состоянии размеров капель и давлении системы.
1. Нажмите значок СОСТОЯНИЕ КАПЕЛЬ/ДАВЛЕНИЯ
.
Рисунок 6-10: Состояние капель/давления
VC 3,5
бар
Отметка А
AIXR TeeJet® AIXR11004
Очень крупные
0 1 2 3 4 5 6 7 бар
3,5
бар
