НаСтройка МНогофуНкцИоНальНого каБЕля SMaRtCaBle ИлИ Модуля SDM
Когда SmartCable или Section Driver Module (SDM) установлен
в системе, используется настройка SmartCable или Section Driver
Module (SDM). Штанга или область распыления может вводиться
как максимум 15 секций. Каждая секция может иметь свою ширину,
а в режиме разбрасывателя – свою длину. Дополнительные
возможности, доступные с SDM, включают перекрытие внесения,
задержку внесения и режим со сдвигом.
ПРИМЕЧАНИЕ. В случае отсутствия многофункционального
кабеля SmartCable или модуля SDM, см. шаги
настройки в разделе «Настройка одной секции».
1. Нажмите боковую вкладку КОНФИГУРАЦИЯ
.
2. Нажмите
Орудие
.
3. Выберите из:
►Тип машины – для выбора типа машины, наиболее
соответствующего вашей машине.
►Высота антенны GPS –– для измерения высоты антенны
от земли. Диапазон составляет от 0 до 10 метров.
►Тип орудия – для выбора расположения секций для
позиционирования применяемого продукта.
►Симметричная схема орудия – для установки, когда секции
спаренные и, соответственно, имеют одинаковые значения
длины, смещения и ширины
►Применение дист смещ
– для ввода расстояния от
центральной линии машины до центра орудия. Диапазон
составляет от 0 до 10 метров.
ПРИМЕЧАНИЕ. Подробные указания по настройке
см. в главе «Смещение орудия» в данном руководстве.
►Применение напр смещ
– направление от центральной
линии машины до центра орудия в положении
по направлению движения машины вперед
►Количество секций орудия – для выбора количества секций
орудия
►Навигационная ширина –– для ввода расстояния между
направляющими. Диапазон составляет от 1 до 75 метров.
►Ширина внесения (прямой или сдвинутый тип орудия) – для
ввода общей ширины всех секций орудия. Все секции могут
иметь различную ширину. Секции пронумерованы слева
направо, если смотреть по направлению движения машины
вперед. Диапазон для каждой секции составляет от 0 до
75 метров. Сумма всех секций должна превышать 1 метр.
►Рабочая ширина (тип орудия – разбрасыватель) – для ввода
общей ширины всех секций орудия Все секции могут иметь
различную ширину. Секции пронумерованы слева направо,
если смотреть по направлению движения машины вперед.
Диапазон для каждой секции составляет от 0 до 75 метров.
Сумма всех секций должна превышать 1 метр.
4. Нажмите стрелку СЛЕДУЮЩАЯ СТРАНИЦА , чтобы
настроить выбранные параметры конкретного типа орудия.

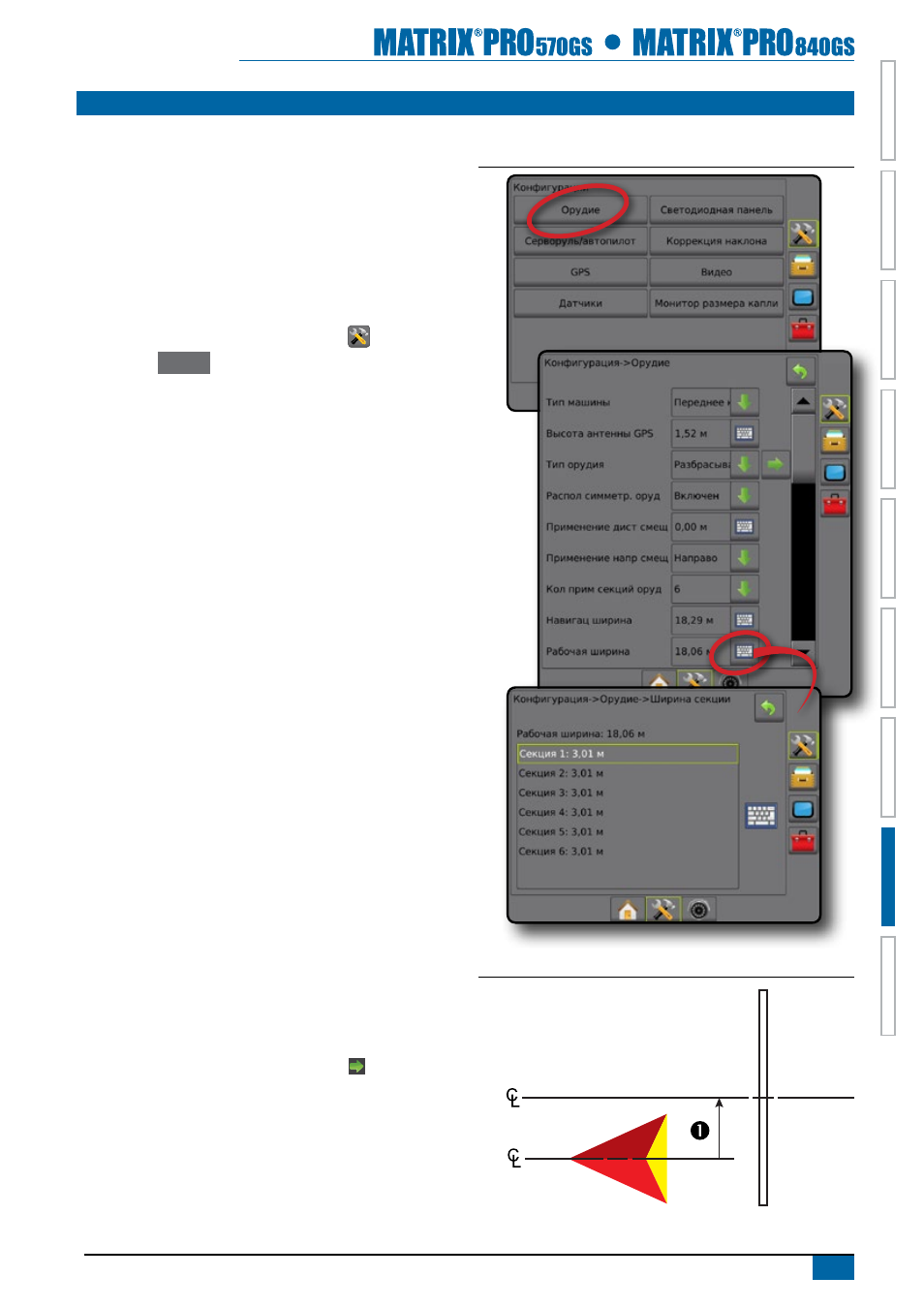

Рисунок 8-13: Орудие – многофункциональный кабель SmartCable
или модуль SDM
Рисунок 8-14: Расстояние и направление смещения орудия
