14
www.teejet.com
НАЧА
ЛЬ
НЫЙ ЭКР
АН
ОБ
ЗОР
НА
С
ТР
ОЙК
А
ОР
УДИЕ
ПО
ЛНЫЙ ЭКР
АН
GPS
ВВЕ
ДЕНИЕ
НАВИГ
АЦИЯ
МОНИТ
ОР Р
АЗМЕР
А К
АПЕ
ЛЬ

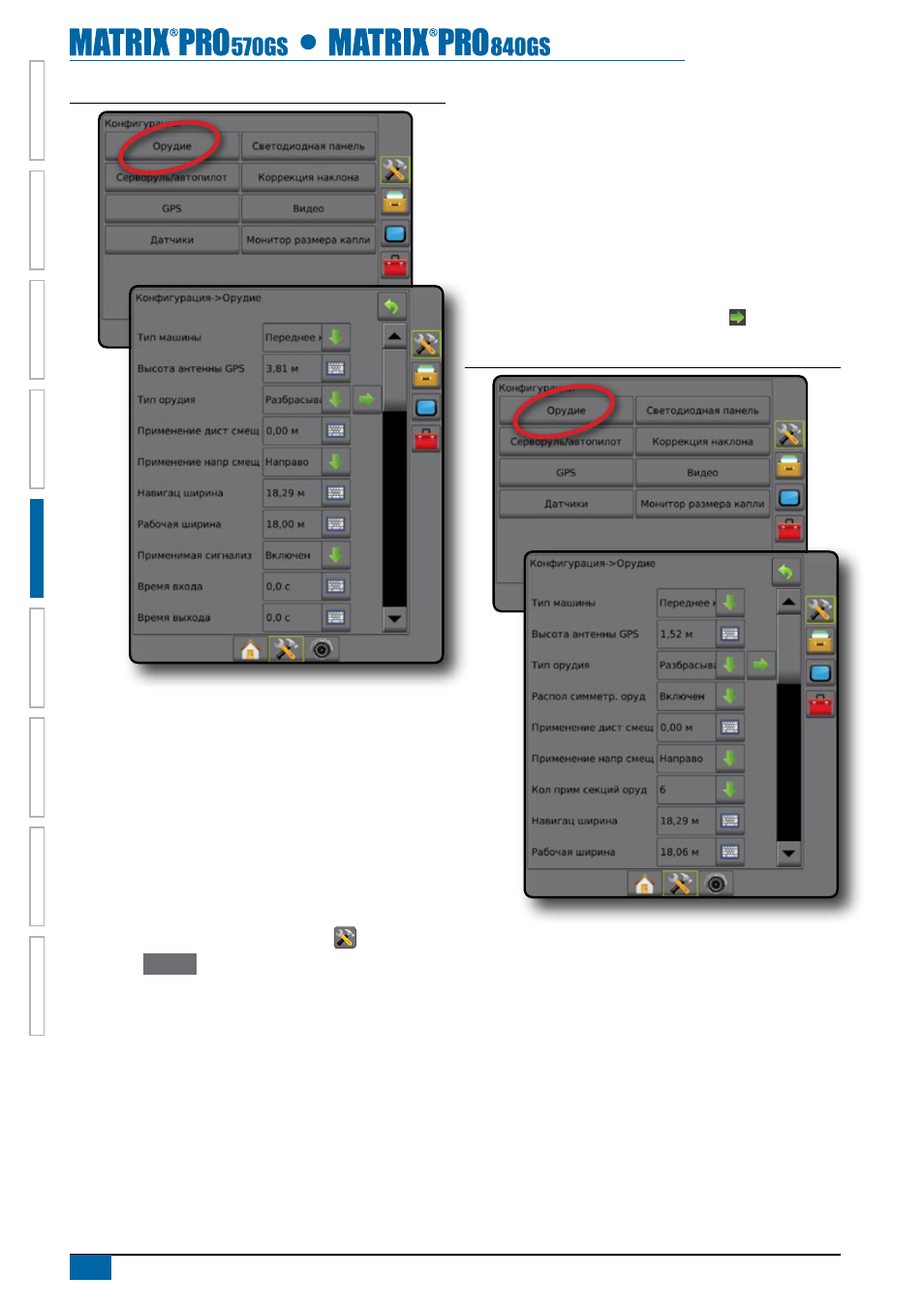

Рисунок 5-7: Орудие
Настройка многофункционального кабеля
SmartCable или модуля SDM
Когда SmartCable или Section Driver Module (SDM) установлен в
системе, используется настройка SmartCable или Section Driver
Module (SDM). Штанга или область распыления может вводиться
как максимум 15 секций. Каждая секция может иметь свою ширину,
а в режиме разбрасывателя – свою длину. Дополнительные
возможности, доступные с SDM, включают перекрытие внесения,
задержку внесения и режим со сдвигом.
ПРИМЕЧАНИЕ. В случае отсутствия многофункционального
кабеля SmartCable или модуля SDM, см. шаги
настройки в разделе «Настройка одной секции».
1. Нажмите боковую вкладку КОНФИГУРАЦИЯ .
2. Нажмите Орудие .
3. Выберите из:
►Тип машины – для выбора типа машины, наиболее
соответствующего вашей машине.
►Высота антенны GPS – для измерения высоты антенны
от земли
►Тип орудия – для выбора расположения секций для
позиционирования применяемого продукта.
►Симметричная схема орудия – для установки, когда секции
спаренные и, соответственно, имеют одинаковые значения
длины, смещения и ширины
►Расстояние смещения орудия – для ввода расстояния
от центральной линии машины до центра орудия
►Направление смещения орудия – направление от центральной
линии машины до центра орудия в положении по направлению
движения машины вперед
►Количество секций орудия – для выбора количества секций
орудия
►Навигационная ширина – для ввода расстояния между
направляющими
►Ширина внесения (прямой или сдвинутый тип орудия) – для
ввода общей ширины всех секций орудия
►Рабочая ширина (тип орудия – разбрасыватель) – для ввода
общей ширины всех секций орудия
4. Нажмите стрелку СЛЕДУЮЩАЯ СТРАНИЦА , чтобы
настроить выбранные параметры конкретного типа орудия.
Рисунок 5-8: Орудие
