Светодиодная панель
Настройка светодиодной панели используется для конфигурации
настроек яркости светодиодов, режима отображения и расстояния
между светодиодами.
1. Нажмите боковую вкладку КОНФИГУРАЦИЯ
.
2. Нажмите Светодиодная панель .
3. Выберите из:
►Яркость светодиодов – для регулировки яркости светодиодов
►Режим отображения – для определения, будет ли
светодиодная панель представлять проход или машину.
При установке на «проход» светодиоды представляют
местоположение направляющей, а движущийся светодиод –
машину. При установке на «машина» центральный светодиод
представляет местоположение машины, а движущийся
светодиод – направляющую.
►Расстояние между светодиодами – устанавливает расстояние
от направляющей или машины, обозначенной горящим
светодиодом.
4. Нажмите стрелку возврата или боковую вкладку
КОНФИГУРАЦИЯ , чтобы вернуться в экран конфигурации.

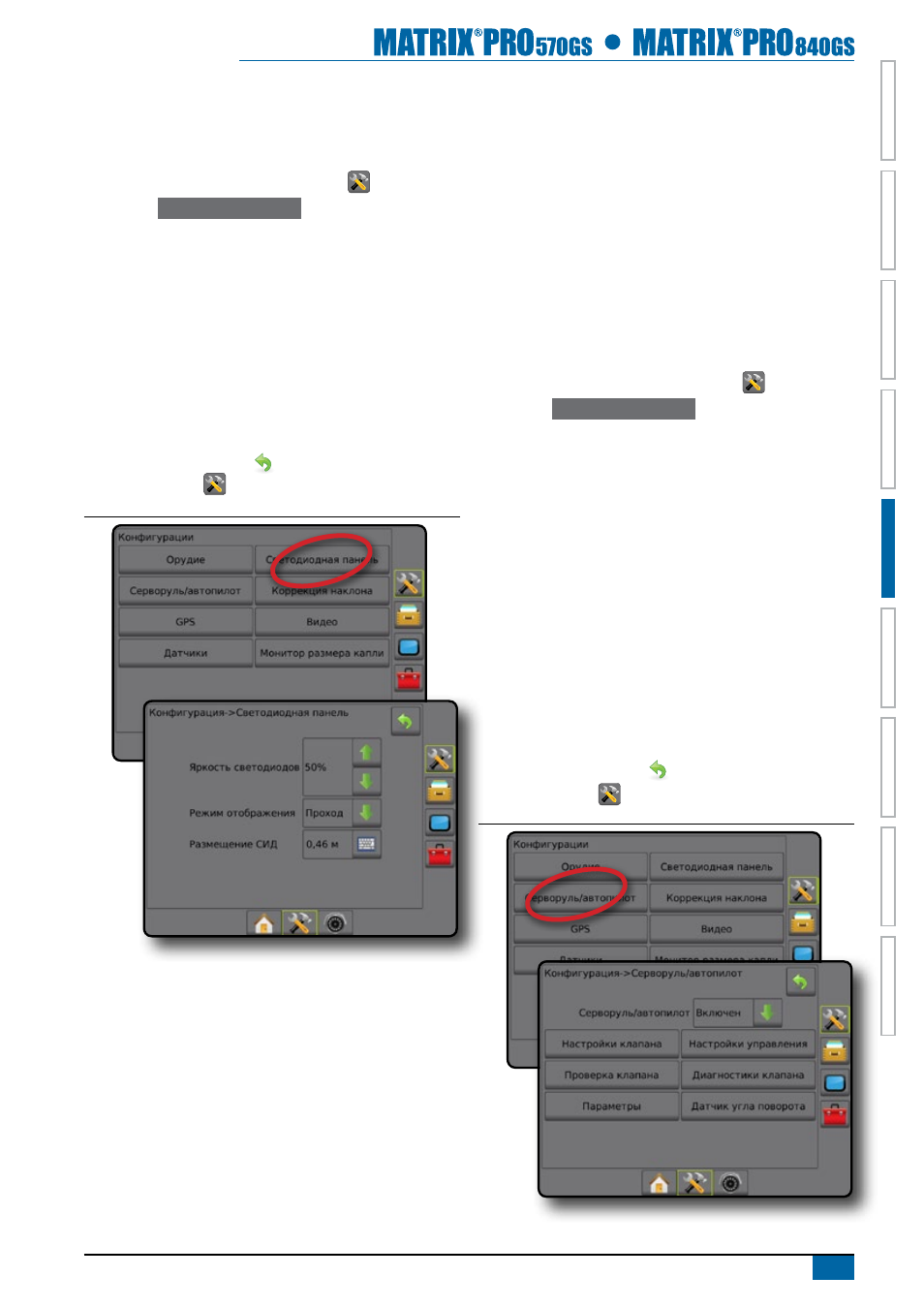

Рисунок 5-9: Светодиодная панель
Серворуль/автопилот
Если установлен модуль управления рулением (SCM), доступны
возможности подруливания/серворуль/автопилот. Подробные
инструкции по настройке см. в руководстве по установке конкретной
системы подруливания/серворуль/автопилот.
ПРИМЕЧАНИЕ. При переходе с прежних систем Matrix на Matrix Pro
вам может понадобиться обновить программное
обеспечение SCM. Чтобы посмотреть
информацию о версии программного обеспечения,
см. экран «Консоль» ->«Информация».
Настройка серворуль/автопилот используется для включения/
выключения серворуль/автопилот/подруливания, конфигурации
настроек клапана, рулевого управления, а также для выполнения
проверки и диагностики клапана и датчика угла руления.
1. Нажмите боковую вкладку КОНФИГУРАЦИЯ
.
2. Нажмите Серворуль/автопилот .
3. Выберите включение или отключение подруливания/серворуль/
автопилот.
4. При включенном выберите из:
►Настройка клапана – используется для конфигурации типа
клапана, частоты клапана, минимального рабочего цикла
слева/справа и максимального рабочего цикла
►Настройка управления – для выбора общей настройки, тонкой
настройки, мертвой зоны и прогнозирования
►Проверка клапана – для проверки правильности направления
рулевого управления
►Диагностика клапана – для проверки правильности
соединения клапанов
►Параметры: Датчик руля – для выбора между магнетическим
и пневматическим датчиком отключения рулевого управления
►Датчик угла руля – для установки и калибровки датчика
угла руля как основного датчика обратной связи серворуль/
автопилот.
5. Нажмите стрелку возврата или боковую вкладку
КОНФИГУРАЦИЯ , чтобы вернуться на экран конфигурации.
Рисунок 5-10: Автопилот
