Навигация realview, Навигация на экране – Инструкция по эксплуатации TeeJet Matrix Pro 840GS
Страница 44
38
www.teejet.com
НАЧА
ЛЬ
НЫЙ ЭКР
АН
ОБ
ЗОР
НА
С
ТР
ОЙК
А
ОР
УДИЕ
ПО
ЛНЫЙ ЭКР
АН
GPS
ВВЕ
ДЕНИЕ
НАВИГ
АЦИЯ
МОНИТ
ОР Р
АЗМЕР
А К
АПЕ
ЛЬ
Навигация RealView
Навигация в режиме реального видео RealView позволяет отображать на экране входящий видеосигнал вместо компьютерного
изображения. Из этого экрана можно перейти ко всем параметрам настройки или навигации через вкладки справа на экране.
Если в системе установлен видеокоммутатор (VSM), возможны два варианта видео:
• Изображение с одной камеры – можно выбрать ввод с одной из возможных восьми камер, чтобы изменить видеоизображение.
• Разделенное изображение – выбирает одну из двух групп изображений с четырех камер (A/B/C/D или E/F/G/H), чтобы разделить экран
на четыре отдельных внешних видеосигнала.
Этот экран дает доступ к видеонавигации и режимам углов поворота через вкладки со значками справа на экране.

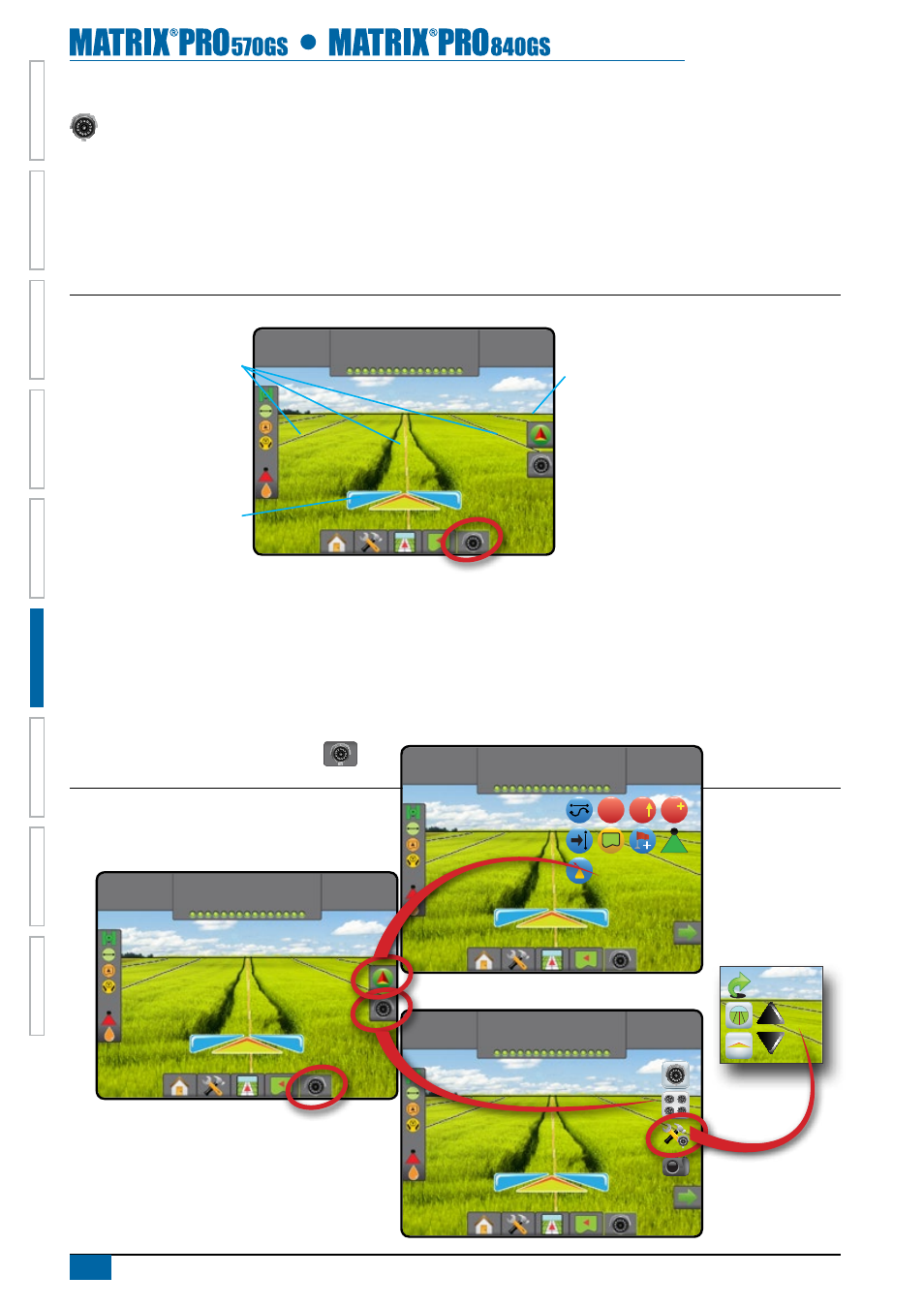

Рисунок 6-16: Навигация RealView
27,00
га
10,0
км/ч
> 0,0 <
Строка состояния
Панель навигации
Направляющие навигации
Угол поворота
Вкладка параметров навигации
и направляющих
Линия горизонта
Вкладка параметров RealView
Навигация на экране
• Направляющие
◄Оранжевая линия – активная направляющая линия
◄Черные линии – смежные направляющие линии
• ◄Горизонтальная черная линия – регулируемая линия горизонта
Для доступа к экрану RealView:
1. Нажмите вкладку НАВИГАЦИЯ REALVIEW
.
Рисунок 6-17: Real View с часто используемыми значками
10,0
км/ч
27,00
га
> 0,0 <
A
A
A
10,0
км/ч
27,00
га
> 0,0 <
10,0
км/ч
27,00
га
> 0,0 <
