Направляющая следующего ряда
Направляющая следующего ряда указывает, где расположен
следующий ряд, и обеспечивает направляющие на концах ряда
до следующего соседнего ряда. Когда оператор подает сигнал конца
ряда, в текущем ряду устанавливается прямая AB и указывается
направляющая до следующего ряда. Когда машина переходит на
следующий ряд, направляющая отключается.
ПРИМЕЧАНИЕ. Смещение к следующему ряду рассчитывается на
основании навигационной ширины, установленной
в настройки устройства в параметрах орудия.
Для активизации направляющей следующего ряда:
1. Нажмите вкладку ОПЦИИ НАВИГАЦИИ И НАПРАВЛЯЮЩИХ
для отображения параметров навигации.
2. В конце ряда (при движении по прямой) нажмите значок
ОТМЕТКА B
B
.
►Конец ряда будет отмечен зеленой точкой .
3. Поверните в сторону следующего ряда.
4. На основании направления поворота будет выведена
направляющая для следующего смежного ряда.
►Когда машины выйдет на ряд, направляющая пропадет.
5. Повторите процедуру в конце следующего ряда.
ПРИМЕЧАНИЕ. Функция «Направляющая следующего ряда» не
поддерживает пропуск рядов.

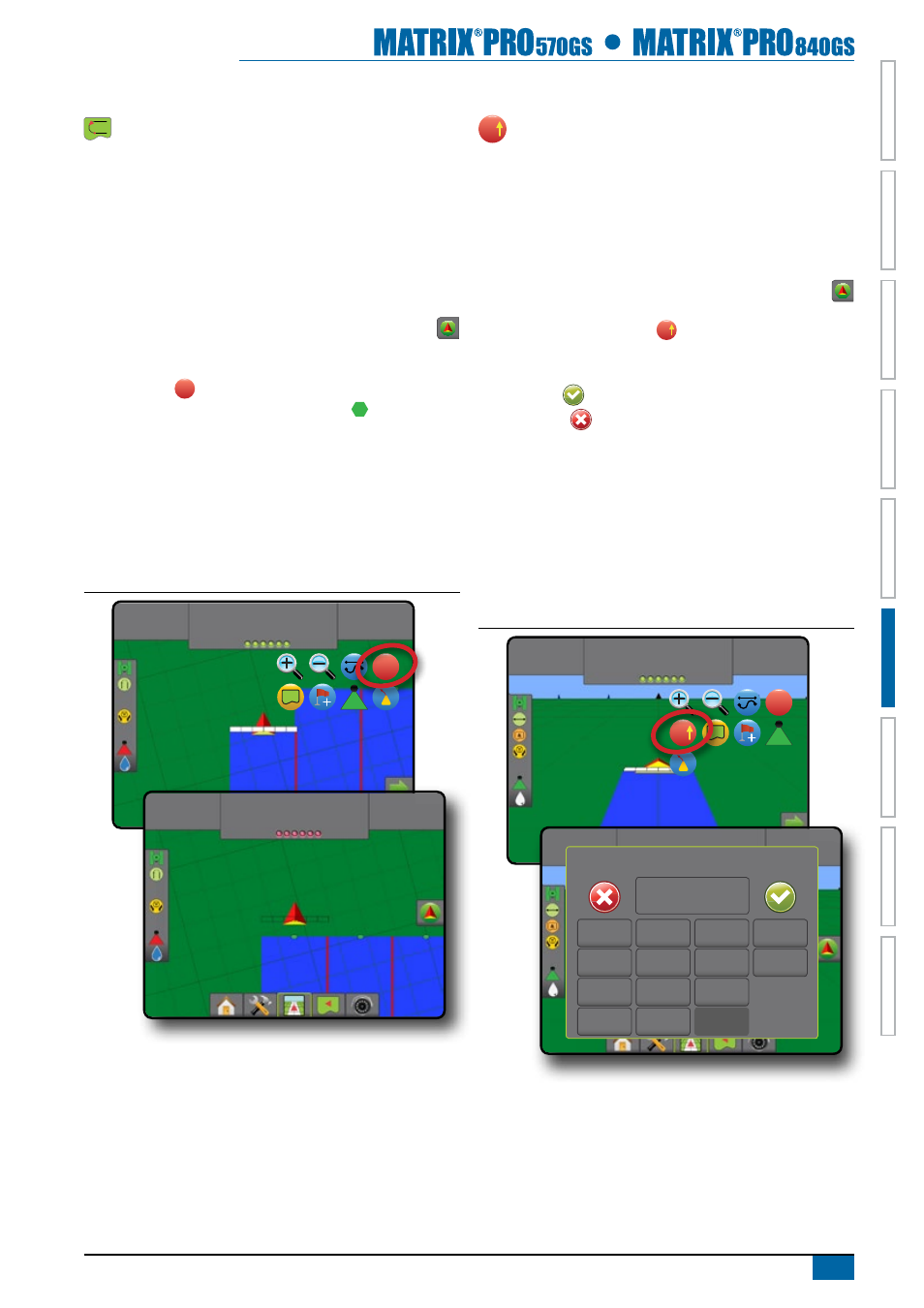

Рисунок 6-28: Отметка конца ряда
15:22
7,2
км/ч
Посл ряд
B
15:28
7,2
км/ч
Поворот
азимут
A
Азимут представляет собой горизонтальный угол, отмеряемый
по часовой стрелке от северной базовой линии. При
использовании азимута точка отсчета азимута является центром
воображаемой окружности. Окружность делится на 360°. Север = 0,
Восток = 90, Юг = 180, Запад = 270.
Введение азимута позволяет определить точное местонахождение
машины. Азимут можно ввести после выбора режима навигации.
Для определения направляющей по азимуту:
1. Нажмите вкладку ОПЦИИ НАВИГАЦИИ И НАПРАВЛЯЮЩИХ
для отображения параметров навигации.
2. Нажмите на значок АЗИМУТ
A
, чтобы ввести градус азимута.
3. Используйте экран ввода для установки градуса азимута.
4. Нажмите:
►Принять
для сохранения настроек
►Отменить
для выхода без сохранения настроек
5. «Присвоить направляющий имя?»
Нажмите:
►Да – для ввода имени и сохранения направляющей
►Нет – для автоматического генерирования имени.
Консоль начнет выдавать информацию о навигации.
Чтобы установить дополнительные азимутные направляющие,
повторите те же шаги, что и в случае изначальной азимутной
направляющей.
Рисунок 6-29: Навигация по азимуту
13:12
7,2
км/ч
Отметка А
A
A
13:14
7,2
км/ч
> 0,0 <
ввести азимут (град)
1
2
3
0
очистить
4
5
6
<--
7
8
9
0
.
+/-
