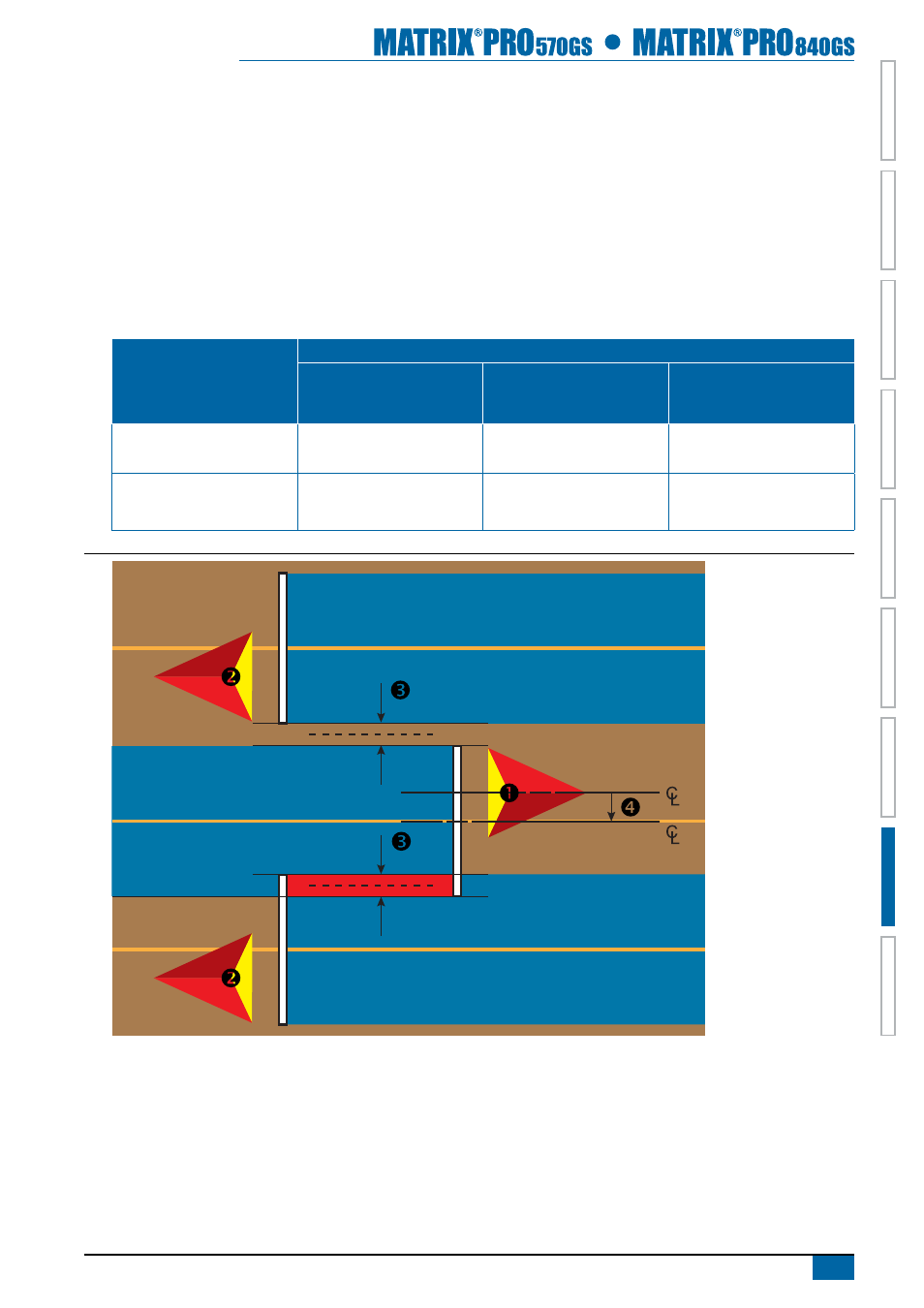

Коррекция смещения орудия
Для расчета коррекции смещения орудия с использованием смежных направляющих:
1. Создайте прямую линию AB.
2. При включенном подруливании/автопилоте, сделайте проход
 , как если бы вы работали орудием, и разместите флажки на внешних
краях орудия.
3. Развернитесь и включите серворуль/автопилот на проходе  по смежной направляющей AB. Разместите дополнительные флажки на
внешних краях орудия или остановитесь, находясь на направляющей AB рядом с флажками, установленными при проходе  .
4. Измерьте расстояние  между флажками прохода  и прохода  .
5. Разделите измеренное расстояние  на два. Эта разница будет являться коррекцией смещения.
6. Увеличьте или уменьшите расстояние смещения  соответствующим образом в зависимости от того, где возникает перекрытие поля,
и настройки направления смещения орудия.
Перекрытие на поле
Текущие настройки смещения
Направление смещения =
влево
Направление смещения =
вправо
Направление смещения =
вправо
Расстояние смещения = 0 м
Перекрытие справа прохода  или
Зазор слева прохода 
увеличить значение смещения
расстояния уменьшить значение смещения
расстояния увеличить значение смещения
расстояния
Перекрытие слева прохода  или
Зазор справа прохода 
уменьшить значение смещения
расстояния увеличить значение смещения
расстояния
изменить на направление
смещения налево и увеличить
значение смещения расстояния
Рисунок 8-24: Расстояние и направление смещения орудия
