коррЕкцИя раССтояНИя СМЕщЕНИя орудИя
Расстояние смещения орудия используется для ввода расстояния
между центральной линией машины до центра орудия. Когда
построение карты на экране показывает отсутствие перекрытия или
зазора, но применение поля постоянно дает перекрытие или зазор
на одной стороне в направлении движения, необходимо рассчитать
коррекцию расстояния смещения орудия и внести поправку
в значение расстояния смещения орудия.
Если используется самоходный опрыскиватель или разбрасыватель,
используйте расчет коррекции смещения GPS для расчета коррекции
расстояния смещения орудия.
Если используется прицепной или трейлерный опрыскиватель или
разбрасыватель, используйте расчет коррекции смещения для
расчета коррекции расстояния смещения орудия.
ПРИМЕЧАНИЕ. Во время использования подруливания/серворуль/
автопилот, если построение на экране показывает
перекрывание и зазоры, может потребоваться
внести коррекции в настройки подруливания/
серворуль/автопилот.

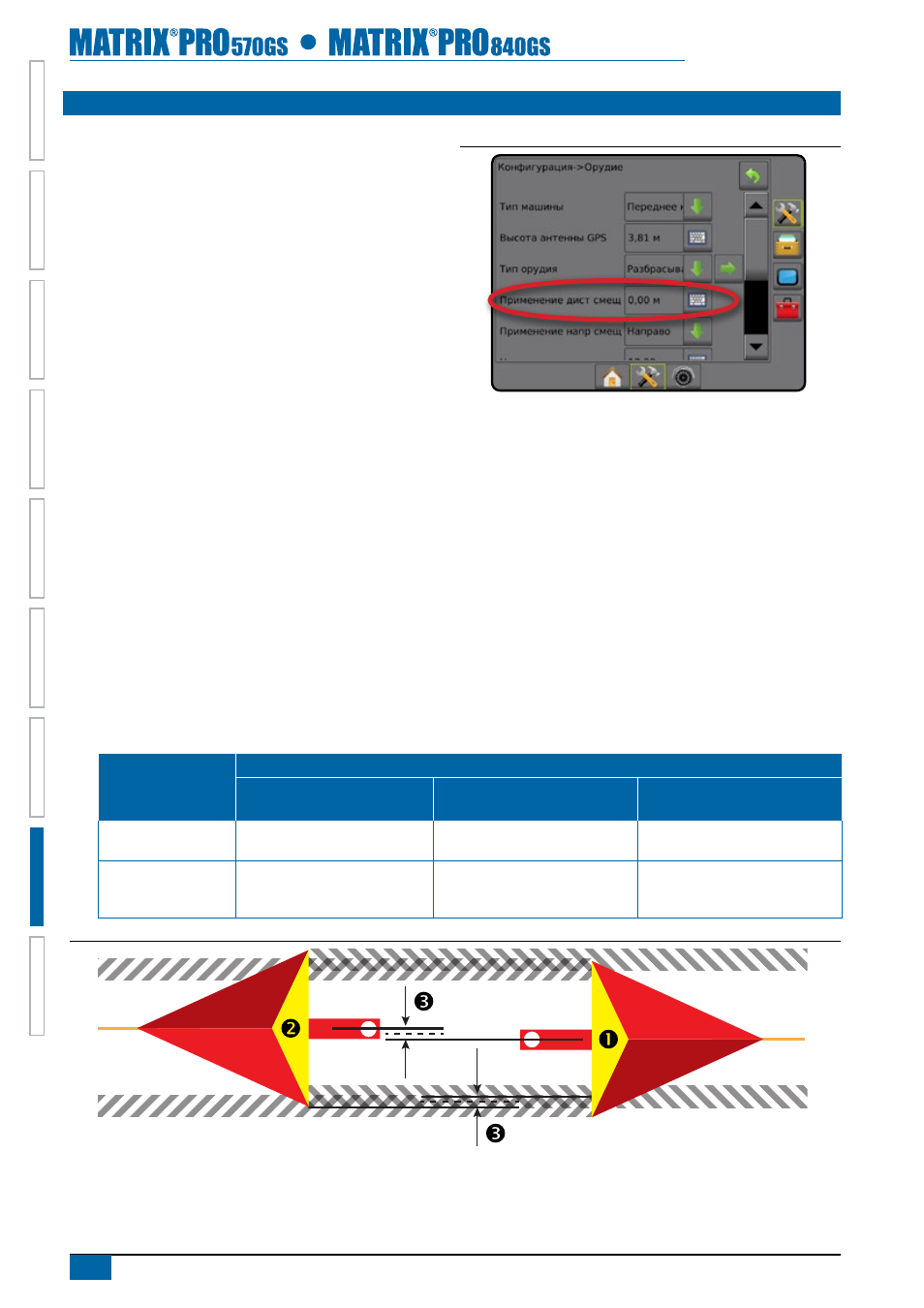

Рисунок 8-22: Расстояние смещения орудия
Расчет коррекции смещения GPS
Для расчета коррекции смещения GPS с использованием той же направляющей:
1. Создайте прямую линию AB.
2. При включенном подруливании/автопилоте, сделайте проход
 как минимум 30 метров и разместите флажки на тяговом брусе или
рядом с машиной.
3. Развернитесь и включите серворуль/автопилот на проходе  по той же направляющей AB. Разместите флажки на тяговом брусе или
рядом с машиной или остановитесь, находясь на направляющей AB рядом с флажками, установленными при первом проходе  .
4. Измерьте расстояние  между флажками прохода  и прохода  .
5. Разделите измеренное расстояние  на два. Эта разница будет являться коррекцией смещения.
6. Увеличьте или уменьшите расстояние смещения соответствующим образом в зависимости от того, где возникает перекрытие поля,
и настройки направления смещения орудия.
Перекрытие на поле
Текущие настройки смещения
Направление смещения = влево Направление смещения = вправо
Направление смещения = вправо
Расстояние смещения = 0 м
Справа от прохода 
увеличить значение смещения
расстояния уменьшить значение смещения
расстояния увеличить значение смещения
расстояния
Слева от прохода 
уменьшить значение смещения
расстояния увеличить значение смещения
расстояния
изменить на направление смещения
налево и увеличить значение
смещения расстояния
Рисунок 8-23: Расстояние смещения GPS
