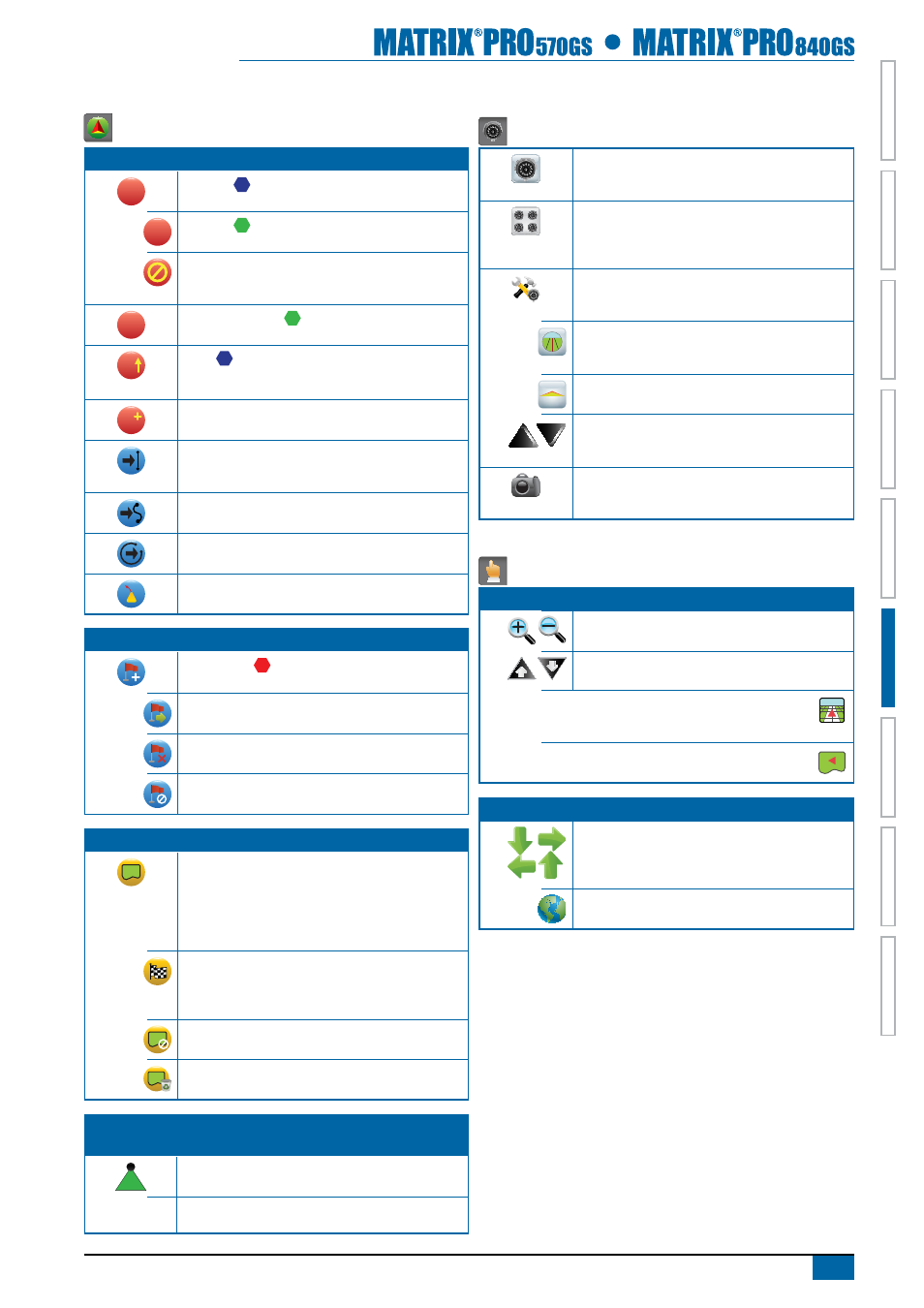

параметры экранов навигации
Параметры навигации и направляющих
Направляющие
A Отметка А – отмечает первую точку направляющей.
B Отметка B – отмечает конечную точку направляющей.
Серый цвет = минимальное расстояние не пройдено.
Отменить отметку А – отменяет процесс отметки А.
Возвращается к предыдущей направляющей АВ (если
таковая создана).
B След. ряд Отметка B – отмечает конечную точку
направляющей.
A
Азимут – устанавливает прямую направляющую,
измеряемую в градусах по часовой стрелке от северной
базовой линии. Север = 0, Восток = 90, Юг = 180, Запад = 270.
A
Сместить точку А+ – сдвигает существующую
направляющую к текущему местоположению машины.
След. прямая направляющая AB или Азимут – отображает
следующую прямую направляющую, сохраненную в
данном задании.
След. кривая направляющая AB – отображает следующую
кривую направляющую АВ, сохраненную в данном задании.
След. по окружности – отображает следующую круговую
направляющую АВ, сохраненную в данном задании.
Прогнозируемая кривая – показывает дальнейшее
движение машины при помощи стрелки.
Вернуться в точку
Отметить точку – создает отметку в месте нахождения
машины. Серый цвет = сигнал GPS недоступен.
Навигация возврата к точке – отображает расстояние и
навигацию обратно в определенную точку.
Удалить точку – удаляет отмеченную точку.
Отменить навигацию – скрывает расстояние и навигацию
обратно в отмеченную точку.
Границы
Отметить границу – создает зону внесения и определяет
зоны без внесения. При создании внешней или изначальной
границы, линия границы будет проходить по внешней секции
штанги. При создании внутренней или дополнительной
границы, линия границы будет проходить по внутренней
секции штанги. Серый цвет = сигнал GPS недоступен.
Закончить границу – завершает процесс создания
границы. Границы также можно закрыть, двигаясь в
границах ширины прохода от начальной точки. Серый цвет
= минимальное расстояние не пройдено.
Отменить границу – отменяет процесс создания границы.
Возвращается к предыдущей границе (если таковая создана).
Удалить границу – удаляет все созданные границы из
текущего задания.
Система автоматического управления секциями штанги
BoomPilot
Одна секция – включает ил выключает все штанги. Серый
цвет = сигнал GPS недоступен.
SmartCable/SDM – выбирает режим BoomPilot. Серый
цвет = сигнал GPS недоступен.
Параметры навигации RealView
Выбор видеокамеры – позволяет выбрать
представление одной из восьми камер, если подключен
видеокоммутатор.
Разделенное изображение – выбирает одну из двух
групп изображений с четырех камер (A/B/C/D или
E/F/G/H), чтобы разделить экран на четыре отдельных
внешних видеосигнала.
Настройка видеонавигации – позволяет включить
видеонавигацию или угол поворота и скорректировать
направляющие.
Видеонавигация – накладывает трехмерные
направляющие линии на видеоизображение для
облегчения навигации.
Угол поворота – показывает направление, в котором
должен осуществляться поворот рулевого колеса.
Значки Вверх/Вниз – используются для коррекции
направляющих и линии горизонта для соответствия
представлению камеры.
Захват изображения с камеры – сохраняет
фотографию текущего изображения на экране на USB
носитель.
Параметры экрана
Увеличение/Уменьшение
Значки – для использования в Matrix Pro 570GS
Кнопки – для использования в Matrix Pro 840GS
Представление машины – значки или кнопки
переключают представление машины или перспективу
до горизонта на вид с высоты птичьего полета.
Представление поля – значки или кнопки увеличивают/
уменьшают область, отображаемую на экране.
панорамирование
Стрелки – позволяют оператору сосредоточиться
на определенных областях карты без перемещения
машины. Стрелки на экране передвигают
представление в соответствующем направлении.
Общий вид – расширяет представление экрана до
максимальной возможной площади.
