33
98-05273-RU R4
НАЧА
ЛЬ
НЫЙ ЭКР
АН
ОБ
ЗОР
НА
С
ТР
ОЙК
А
ОР
УДИЕ
ПО
ЛНЫЙ ЭКР
АН
GPS
ВВЕ
ДЕНИЕ
НАВИГ
АЦИЯ
МОНИТ
ОР Р
АЗМЕР
А К
АПЕ
ЛЬ
Строка СоСтояНИя
Строка состояния сообщает информацию о состоянии GPS, режиме навигации, ограниченном участке, включении системы подруливания/
серворуль/автопилот, коррекции наклона, состоянии управления орудием и размере капель.

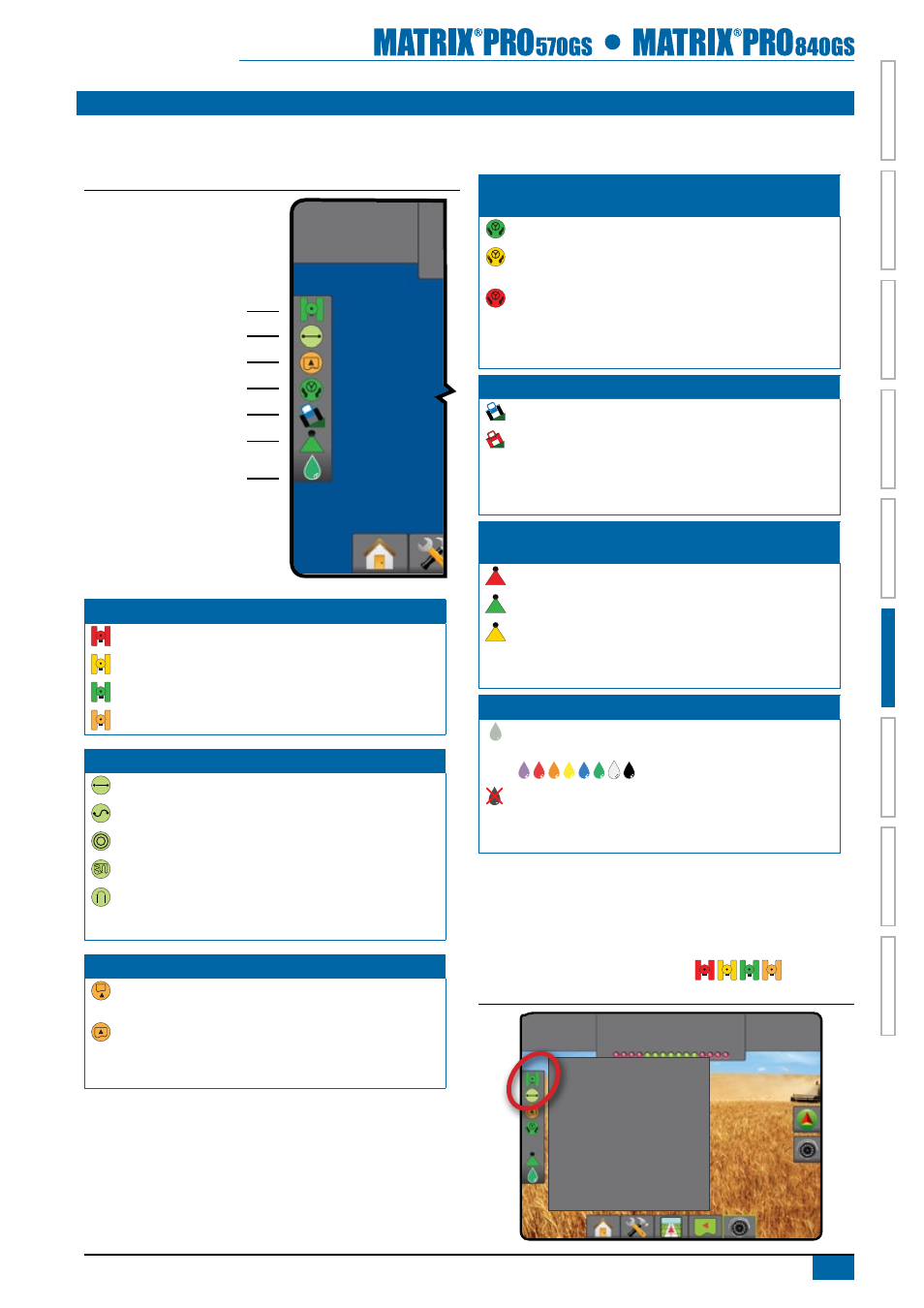

Рисунок 6-3: Строка состояния
Состояние коррекции
наклона
Состояние системы
автоматического управления
секциями штанги BoomPilot
Состояние капель/давления
Состояние GPS
Режим навигации
Состояние ограниченной зоны
Состояние системы подруливания/
серворуль/автопилот
Состояние GPS
Красный = нет GPS
Желтый = только GPS
Зеленый = DGPS,WAAS/RTK, GLONASS
Оранжевый = Glide/ClearPath
Режим навигации
Навигация по прямой АВ
Навигация по кривой АВ
Навигация по окружности
Навигация последнего прохода
Навигация следующего ряда
Нет значка = нет навигации
Состояние ограниченной зоны
Вне границы = в настоящее время движение происходит
вне ограниченного участка
Внутри границы = в настоящее время движение
происходит в пределах ограниченного участка
Нет изображения = границы не установлены
Состояние системы подруливания/серворуль/
автопилот
Зеленый = включен, активное управление
Желтый = включен, все условия выполнены для системы
подруливания/серворуль/автопилот
Красный = выключен, не выполнены все условия для
системы подруливания/серворуль/автопилот.
Нет значка = не установлена система подруливания/
серворуль/автопилот
Состояние коррекции наклона
Цветной = включен, активно применяется коррекция наклона
Красный = отключен
Нет значка = в системе не установлен модуль коррекции
наклона или наклон связан с системой системы
подруливания/серворуль/автопилот
Состояние системы автоматического управления
секциями штанги BoomPilot
Красный = выкл./ручной
Зеленый = автоматический
Желтый = все включены
Нет значка = одна секция штанги (в системе не
установлен SmartCable или SDM)
Состояние капель/давления
Цветной = включен. Цвет капель напрямую связан
с текущим размером капель. Варианты цвета включают:
Зачеркнут = отключен
Нет значка = комплект интерфейса датчика давления не
установлен
Окна состояния/информации
Состояние GPS
Статус GPS отображает информацию о скорости передачи данных,
количестве спутников в поле зрения, качество и идентификатор спутника.
1. Нажмите значок СОСТОЯНИЕ GPS
:
Рисунок 6-4: Состояние GPS
27,00
га
10,0
км/ч
Отметка А
Показатель GGa: 5 гц
Показатель VtG: 5 гц
количество спутников: 10
HDoP: 1
PRN: 135
качество GGa: 2
Приемник: 1
версия приемника:
зона UtM: 12
