Страница 42
36
www.teejet.com
НАЧА
ЛЬ
НЫЙ ЭКР
АН
ОБ
ЗОР
НА
С
ТР
ОЙК
А
ОР
УДИЕ
ПО
ЛНЫЙ ЭКР
АН
GPS
ВВЕ
ДЕНИЕ
НАВИГ
АЦИЯ
МОНИТ
ОР Р
АЗМЕР
А К
АПЕ
ЛЬ
представление машины
Представление машины – компьютерное изображение положения машины в зоне внесения. Из этого экрана можно перейти ко всем
параметрам настройки или навигации через вкладку справа на экране.

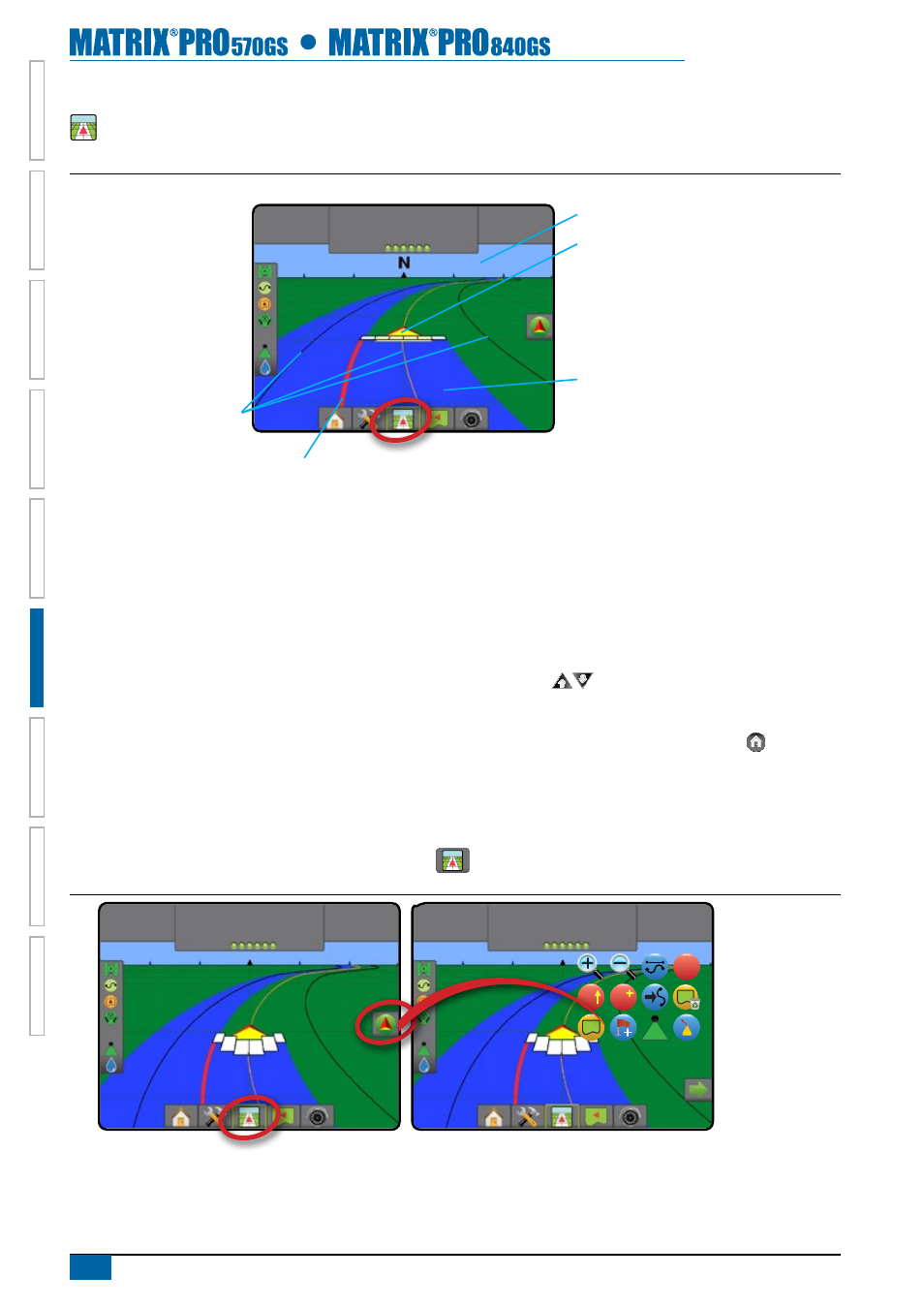

Рисунок 6-12: Представление машины
10,0
км/ч
27,00
га
> 0,0 <
Строка состояния
Компас горизонта
Панель навигации
Окрашенная зона перекрывания
Площадь перекрывания
Направляющие навигации
Машина с отображением активных
секций штанги в реальном времени
Вкладка параметров навигации
и направляющих
Навигация на экране
• Направляющие
◄Оранжевая линия – активная направляющая линия
◄Черные линии – смежные направляющие линии
◄Черная линия – линия границы
• Точки – отметки для установленных точек
◄Красная точка – Возврат к точке
◄Синяя точка – Отметка A
◄Зеленая точка – Отметка B
• Компас горизонта – основной курс может быть отображен
на линии горизонта (при увеличении)
• Территория покрытия – отображает участок покрытия
и перекрытие:
◄Синий цвет – одно внесение
◄Красный цвет – два и более внесений
• Увеличить/уменьшить и перспектива – переключает
представление машины или перспективу до горизонта
с представления машины на вид с высоты птичьего полета.
• Секции штанги
◄Черные ячейки – неактивные секции
◄Белые ячейки – активные секции
Описание кнопок консоли Matrix Pro 840GS
• Увеличить/уменьшить и перспектива – кнопки
Вверх/Вниз
переключают представление
или перспективу машины до горизонта с представления
машины на вид с высоты птичьего полета.
• Начальный экран/экран задания – кнопка Home
открывает начальный экран/экран задания.
Для доступа к экрану представления машины:
1. Нажмите вкладку НАВИГАЦИЯ В ПРЕДСТАВЛЕНИИ МАШИНЫ
.
Рисунок 6-13: Представление машины с отображением часто используемых значков
10,0
км/ч
27,00
га
> 0,0 <
10,0
км/ч
27,00
га
> 0,0 <
A
A
A
