37
98-05273-RU R4
НАЧА
ЛЬ
НЫЙ ЭКР
АН
ОБ
ЗОР
НА
С
ТР
ОЙК
А
ОР
УДИЕ
ПО
ЛНЫЙ ЭКР
АН
GPS
ВВЕ
ДЕНИЕ
НАВИГ
АЦИЯ
МОНИТ
ОР Р
АЗМЕР
А К
АПЕ
ЛЬ
представление поля
Представление поля – компьютерное изображение положения машины и зоны внесения, вид сверху. Из этого экрана доступны все
параметры настройки или навигации и панорамный режим через вкладки параметров справа на экране.

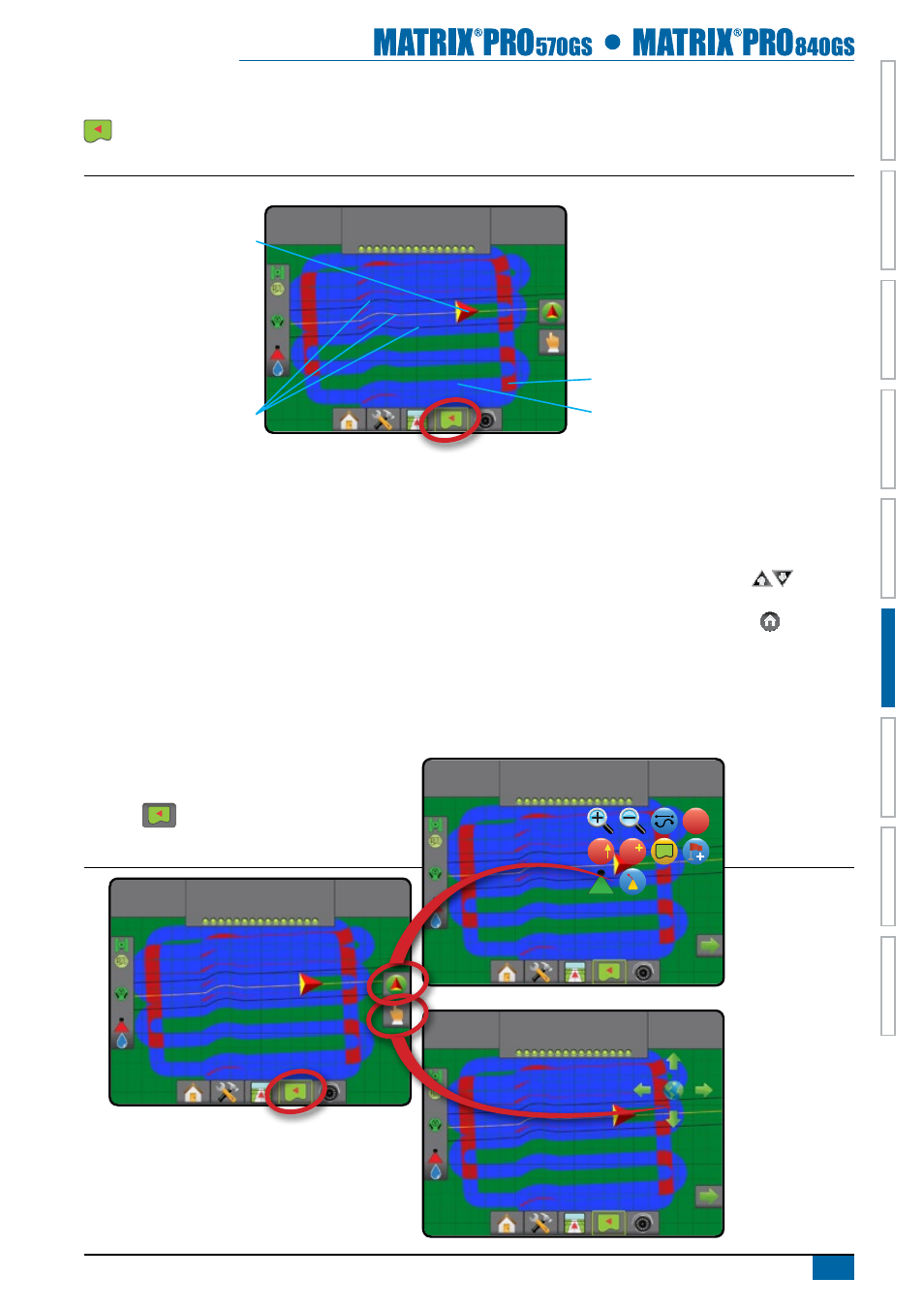

Рисунок 6-14: Представление поля
27,00
га
10,0
км/ч
> 0,0 <
Площадь перекрытия
Строка состояния
Варианты экрана
Панель навигации
Окрашенная зона перекрывания
Направляющие навигации
Отображение машины
Вкладка параметров навигации
и направляющих
Навигация на экране
• Направляющие
◄Оранжевая линия – активная направляющая линия
◄Черные линии – смежные направляющие линии
◄Черная линия – линия границы
• Точки – отметки для установленных точек
◄Красная точка – Возврат к точке
◄Синяя точка – Отметка A
◄Зеленая точка – Отметка B
• Территория покрытия – отображает участок внесения
и перекрытие:
◄Синий – одно внесение
◄Красный – два и более внесений
• Панорамирование – регулирует видимую область карты без
перемещения машины.
• Увеличение/уменьшение – регулирует видимую область карты.
Описание кнопок консоли Matrix Pro 840GS
• Увеличение/уменьшение – кнопки Вверх/Вниз
регулируют видимую область карты.
• Начальный экран/экран задания – кнопка Home открывает
начальный экран/экран задания.
Для доступа к экрану представления поля:
1. Нажмите вкладку НАВИГАЦИЯ В ПРЕДСТАВЛЕНИИ
ПОЛЯ
.
Рисунок 6-15: Представление поля с часто используемыми
значками
-13
7,2
км/ч
> 0,0 <
27,00
га
10,0
км/ч
> 0,0 <
27,00
га
10,0
км/ч
> 0,0 <
A
A
A
